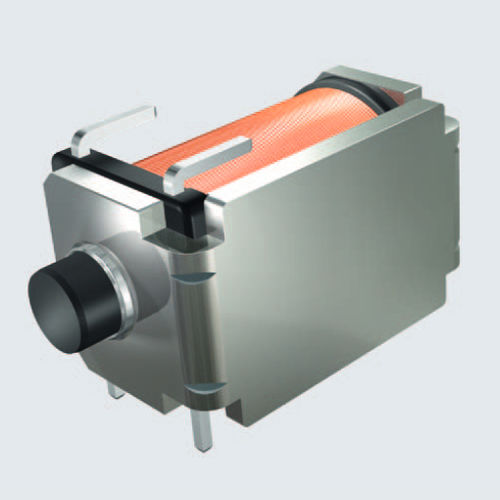

Elettromagnete di trazione 258

linearea semplice effettoDC

Durante lo sviluppo/progettazione sono state prese in considerazione le disposizioni generali per i "Dispositivi e componenti elettromagnetici" in conformità alla norma DIN VDE 0580. Questo solenoide a singola azione in corrente continua (DC) con pistone e barra forata utilizza un attuatore a trazione economico. Lo stantuffo rivestito è montato in un manicotto di ottone. La limitazione della corsa è configurata esternamente dal cliente Se richiesto, e con un costo aggiuntivo, è possibile ricevere -Una molla di ritorno del pistone aggiuntiva -una barra di giogo con filettatura laterale -Un pistone con filettatura interna o scanalatura (attuatore a trazione) -Uno stantuffo con asta di spinta aggiuntiva (attuatore a spinta) -Uno stantuffo o un nucleo dell'asta con un disco antiadesivo aggiuntivo (scarico di mantenimento) Design della bobina Il corpo della bobina è dotato di due perni di collegamento a profilo quadrato montati radialmente. Con un sovrapprezzo, la lunghezza dei perni radiali può essere adattata alle esigenze del cliente. È inoltre possibile fornire altri connettori per bobina a costi aggiuntivi (per utensili speciali per il corpo bobina) Classe di protezione IP00, DIN EN 60529 (VDE 0470-1) Classe termica B (soglia di temperatura 130 °C), VDE 0580 Curve caratteristiche della forza magnetica Le forze magnetiche indicate presuppongono un fattore di avvolgimento medio della bobina, il massimo riscaldamento e il 90% della tensione nominale. Per la produzione in serie, ridurre le forze indicate di un fattore pari a ~0,8.
