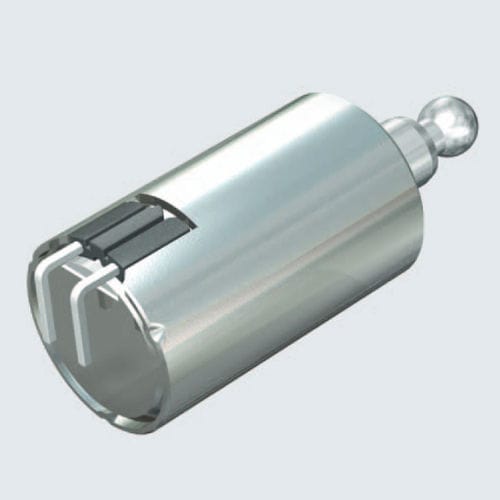

Elettromagnete di trazione 553

lineareelettromagneticobistabile

Durante lo sviluppo/progettazione sono state prese in considerazione le disposizioni generali per i "Dispositivi e componenti elettromagnetici" in conformità alla norma DIN VDE 0580. Questo solenoide di trazione bistabile in corrente continua (DC) con pistone e corpo nichelato utilizza un design di attuatore di trazione economico. Lo stantuffo, più l'estremità a sfera specificata dal cliente, è montato direttamente all'interno del corpo della bobina. La limitazione della corsa è integrata nel design. Questo solenoide, progettato per il funzionamento a impulsi, è inoltre dotato di un magnete permanente incorporato e di una molla di ritorno. La forza elettromagnetica è utilizzata per l'azionamento della corsa e la forza magnetica permanente è utilizzata per il mantenimento senza corrente della posizione finale della corsa Il funzionamento dell'interruttore (ritorno del pistone = neutralizzazione della forza magnetica permanente) viene attivato da un impulso negativo a tensione ridotta (corrispondente al carico esterno specificato dal cliente). Proprietà speciali Fattore di forma ultracompatto, peso unitario ridotto, risparmio energetico, sicurezza in caso di perdita di potenza, risparmio di peso, riduzione dei costi, forza magnetica costante Applicazioni tipiche Sistemi di chiusura delle porte alimentati a batteria e controllo elettronico degli accessi Su richiesta, e con un sovrapprezzo, possiamo riconfigurare l'estremità esterna del pistone. Design della bobina Il corpo della bobina è dotato di due perni di connessione a profilo quadrato montati assialmente e ruotati di 90°. Grado di protezione IP00, DIN EN 60529 (VDE 0470-1) Classe termica B (soglia di temperatura 130 °C), VDE 0580 Altre tensioni disponibili su richiesta. Curve caratteristiche della forza magnetica Le forze magnetiche indicate presuppongono un fattore di avvolgimento medio della bobina, il massimo riscaldamento e il 90% della tensione nominale.
