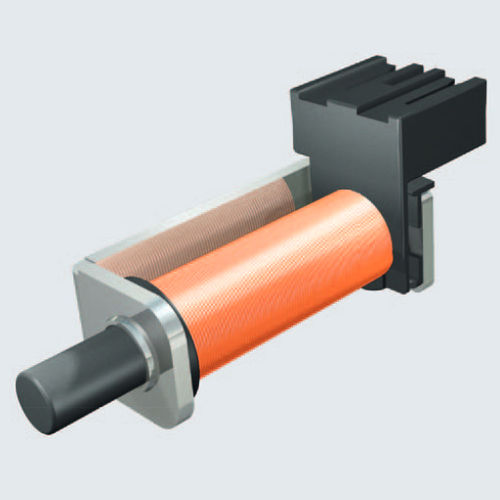

Elettromagnete di trazione 502

linearea semplice effettoDC

Durante lo sviluppo/progettazione sono state prese in considerazione le disposizioni generali per i "Dispositivi e componenti elettromagnetici" in conformità alla norma DIN VDE 0580 Questo solenoide a singola azione in corrente continua (DC) con pistone e barra forata utilizza un attuatore a trazione economico. Lo stantuffo è montato direttamente nel corpo della bobina. La limitazione della corsa è configurata esternamente dal cliente Se necessario, e con un costo aggiuntivo, possiamo aumentare sia la forza magnetica che la durata del solenoide Se richiesto, e con un costo aggiuntivo, è possibile ricevere anche -Una molla di ritorno del pistone aggiuntiva -Una barra di giogo con filettatura laterale -un pistone con filettatura interna o scanalatura (attuatore a trazione) -Uno stantuffo con asta di spinta aggiuntiva (attuatore a spinta) -Uno stantuffo o un nucleo dell'asta con un disco antiadesivo aggiuntivo (scarico a recupero) Design della bobina Il corpo della bobina è dotato di due terminali a foglia MAG MATE montati per l'inserimento di linguette sul lato cliente. È possibile fornire altri connettori per bobina a costi aggiuntivi (per strumenti speciali per il corpo bobina). Classe di protezione IP00, DIN EN 60529 (VDE 0470-1) Classe termica B (soglia di temperatura 130 °C), VDE 0580 Curve caratteristiche della forza magnetica Le forze magnetiche indicate presuppongono un fattore di avvolgimento medio della bobina, il massimo riscaldamento e il 90% della tensione nominale. Per la produzione in serie, ridurre le forze indicate di un fattore pari a ~0,8.
