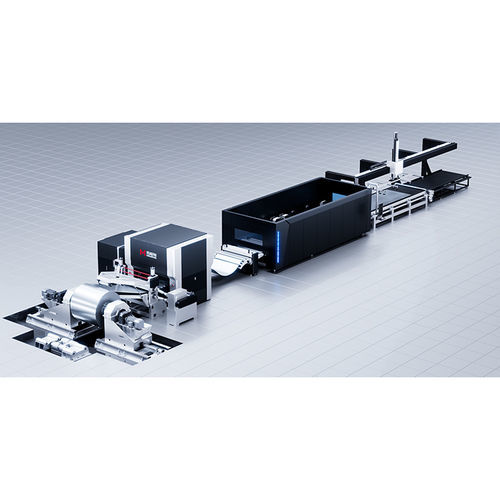

Linea di produzione di bobina Nam

flessibilelaserper il settore medico

Panoramica del prodotto
Questo equipaggiamento specializzato integra funzioni di svolgimento, alimentazione, taglio e scarico per ottenere una lavorazione completa dal materiale in bobina ai prodotti finiti. Dotato di un sistema di controllo collaborativo Industria 4.0 e di un algoritmo di compensazione dinamica adattiva per tutti i materiali, supporta il cambio rapido di più bobine. Il suo processo di livellamento ultra-preciso di 0,01 mm garantisce una planarità ottimale del materiale, soddisfacendo i rigorosi requisiti di planarità dei settori di produzione avanzata.

Caratteristiche tecniche

• Integra perfettamente il livellamento e il taglio laser per una produzione precisa end-to-end.
• Gestisce un'ampia gamma di spessori di lamiera con livellamento e taglio ad alta precisione.
• Supporta materiali diversi, consentendo una produzione flessibile in più settori.
• Cinque serie offrono una produzione scalabile ed efficiente per volumi e applicazioni variabili.
• Nessuna impronta di rullo, soddisfa i requisiti di alta precisione.

Serie di linee di produzione e ambito di applicazione
Nome della serie | Gamma di spessori | Esempi di industrie applicate | Materiali comuni
Serie UL Piastra Ultra-Sottile | 0,1–0,8 mm | Elettronica di precisione, Backsheets fotovoltaici, Piccoli elettrodomestici | Acciaio laminato a freddo, Acciaio inossidabile, Alluminio
Serie TL Piastra Sottile | 0,3–3,0 mm | Lamiera automobilistica, Custodie per elettrodomestici, Ferramenta per cucina e bagno | Lamiere zincate, Acciaio al carbonio, Leghe di alluminio
Serie ML Piastra Media - Pesante | 1,0–8,0 mm | Macchinari da costruzione, Armadi elettrici, Attrezzature per il trasporto ferroviario | Acciaio laminato a caldo, Acciaio inossidabile
Serie HL Piastra Pesante | 3,0–20,0 mm | Componenti in acciaio strutturale, Macchinari pesanti, Piastre marine | Acciaio ad alto manganese, Leghe di alluminio-magnesio
Serie XL Piastra Extra-Pesante | 6,0–25,0 mm | Strutture in acciaio da costruzione, Produzione pesante, Attrezzature energetiche | Piastre in acciaio, Leghe di titanio

Confronto dei parametri chiave tra le serie
Categoria di parametro | Serie UL Piastra Ultra-Sottile | Serie TL Piastra Sottile | Serie ML Piastra Media - Pesante | Serie HL Piastra Pesante | Serie XL Piastra Extra-Pesante
Gamma di spessori | 0,1–0,8mm | 0,3–3,0mm | 1,0–8,0mm | 3,0–20mm | 6,0–25mm
Gamma di larghezza | 200–1500mm | 600–2500mm | 600–2500mm | 600–2500mm | 600–2500mm
Precisione di posizionamento | ±0,02mm/m | ±0,02mm/m | ±0,02mm/m | ±0,02mm/m | ±0,02mm/m
Potenza laser | Configurazione standard | Configurazione standard | Configurazione standard | Configurazione standard | Configurazione standard
Metodo di tranciatura | Configurazione standard | Configurazione standard | Configurazione standard | Configurazione standard | Configurazione standard

Guida alla selezione per settore
Settore | Serie consigliata | Materiali comuni | Larghezza consigliata | Potenza laser consigliata
Produzione automobilistica | TL / ML / HL | Acciaio ad alta resistenza, Lega di alluminio, Acciaio inossidabile | 1300–1600 mm | 3–12 kW
Industria degli elettrodomestici | UL / TL | Acciaio laminato a freddo, Lamiera zincata, Lamiera preverniciata | 1000–1300 mm | 3–6 kW
Trasporto ferroviario | ML / HL | Acciaio inossidabile, Piastra di alluminio, Acciaio laminato a caldo | 1600–2100 mm | 6–12 kW
Struttura in acciaio da costruzione | HL / XL | Acciaio al carbonio, Acciaio legato, Piastra spessa | 1600–2100 mm | 12–20 kW
Lavorazione della lamiera (Industrie multiple) | TL / ML | Vari tipi di piastre (Piccolo lotto, Molte varietà) | 1000–1600 mm | 3–12 kW
Nuove energie / Fotovoltaico | UL / TL | Alluminio sottile, Lamiera zincata, Lamiera di acciaio al silicio | 1000–1300 mm | 3–6 kW
Costruzione navale e industria pesante | XL | Piastra di acciaio spessa, Lega speciale | 1600–2100 mm | 12–20 kW

Servizi e supporto completi

• Pianificazione preliminare: Analisi della domanda di produzione, ottimizzazione del layout e valutazione del ritorno sull'investimento.
• Installazione e messa in servizio: Squadre professionali garantiscono un rapido avvio delle attrezzature.
• Formazione degli operatori: Formazione multilivello sull'operazione del sistema, programmazione e manutenzione.
• Diagnostica remota: Monitoraggio 24/7 dello stato delle attrezzature e avviso precoce dei guasti.
• Risposta rapida: Rete di servizio nazionale con risposta tecnica in 4 ore.
• Ottimizzazione dei processi: Aggiornamenti tecnologici continui per mantenere la competitività delle attrezzature.

Materiali applicabili

• Acciaio inossidabile
• Acciaio al carbonio
• Lamiera zincata
• Piastra di acciaio ad alta resistenza
• Lamiera di alluminio
• Bobine di acciaio laminato a freddo
• Lamiera laminata a freddo
• Lamiera zincata alluminata

Settori applicabili

• Pannello porta ascensore
• Parete pannello in alluminio
• Soffitto, Porte e Finestre
• Montante B auto
• Medico
• Custodia batteria
• Custodia attrezzature
• Attrezzature mediche
• Soffitto
• Chassis e rack

Caratteristiche / Specifiche tecniche

• Svolgimento, alimentazione, taglio e scarico integrati
• Sistema di controllo collaborativo Industria 4.0
• Algoritmo di compensazione dinamica adattiva per tutti i materiali
• Cambio rapido di più bobine
• Processo di livellamento ultra-preciso (0,01mm)
• Precisione di posizionamento: ±0,02mm/m
• Gestisce spessori da 0,1mm a 25mm (a seconda della serie)
• Gamma di larghezza: 200mm a 2500mm (a seconda della serie)
• Potenza laser: 3–20 kW (a seconda dell'applicazione)
