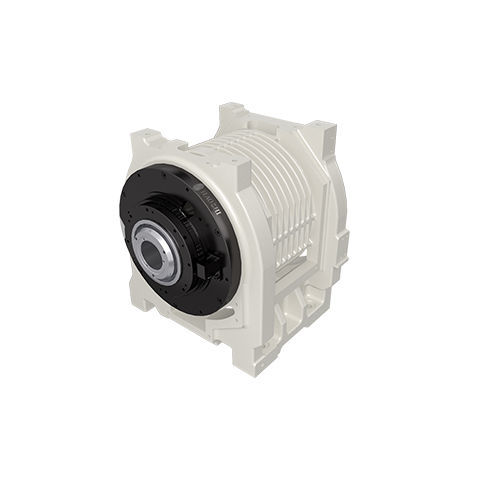

Elettromandrino di taglio DGZC-27506／7.5-WVS

di fresaturadi tornituradi finitura

Questo prodotto è una sorta di mandrino motorizzato per torni ad alta precisione per carichi pesanti, la cui velocità massima può raggiungere i 6000 giri al minuto. Con struttura scatolata, questo prodotto è dotato di un generatore asincrono a doppio avvolgimento da 5,5/7,5 kW e la torsione nominale a bassa velocità può raggiungere 105,5 Nm e la torsione massima 210 Nm. Può essere configurato con mandrino da 6" e 8" e cilindro dell'olio e viene utilizzato per la tornitura di finitura e il taglio pesante di parti in acciaio, fusioni e metalli non ferrosi, nonché per l'installazione di un tornio CNC di tipo 46 e di una macchina utensile composita per la tornitura-fresatura. Si tratta di un tipo di mandrino motorizzato ad alta precisione in grado di soddisfare i requisiti del taglio pesante. Si applica principalmente a settori quali i motori, l'aerospaziale, l'hardware, ecc. Caratteristiche 1. Applicazione di cuscinetti ad alte prestazioni per carichi pesanti: La rigidità è ≥650N/μm grazie all'ottimizzazione dell'applicazione del cuscinetto, che lo rende applicabile al taglio pesante di 4 mm di acciaio inossidabile. Anche l'efficienza di lavorazione è elevata. 2. Generatore asincrono a doppio avvolgimento ad alte prestazioni: Potenza nominale: Bassa velocità: 5,5KW Alta velocità: 7,5KW Coppia nominale: Bassa velocità: 105,5Nm Alta velocità: 54Nm Velocità massima: 6000 rpm Coppia massima: 210Nm 3.Configurazione diversificata: La tensione e l'encoder possono essere scelti in base alle esigenze specifiche. Corrente massima (A) - Bassa velocità: 26A Alta velocità: 31A Coppia massima (Nm) - Bassa velocità: 210Nm Alta velocità: 108Nm Tensione nominale (V) - 350 Potenza nominale (S1/100%) (kW) - Bassa velocità: 5,5KW Alta velocità: 7,5KW Coppia nominale (S1/100%) (Nm) - Bassa velocità: 105,5Nm Alta velocità: 54Nm Grado di bilanciamento - G0,4 Forma del naso - A2-5 Conicità del foro - 1:4 Deviazione del cono (mm) - ≤0,003 Deviazione della faccia anteriore (mm) - ≤0,003
