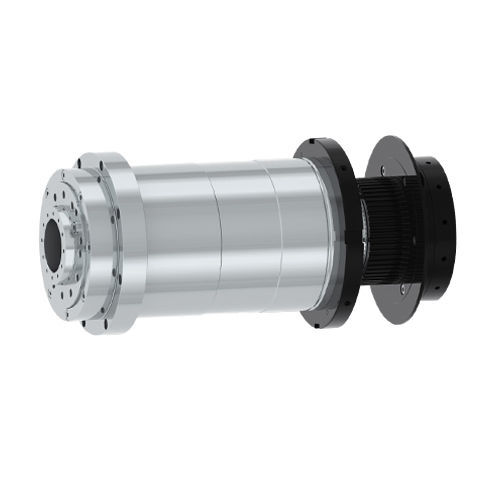

Mandrino di lavorazione DGZC-20045A-FWC

di fresaturadi tornituradi finitura

Questo prodotto è un tipo di mandrino a trazione esterna per torni pesanti, la cui velocità massima è di 4.500 giri/min. Con un design a naso A2-6, può essere configurato con pulegge sincrone da Φ200 mm e 8M, nonché con mandrini e cilindri dell'olio da 8" e 10". È applicabile alla tornitura di finitura (FT) e alla rilavorazione di parti in acciaio, fusioni e metalli non ferrosi, nonché all'installazione del tornio CNC modello 52 e della macchina utensile composita di tornitura-fresatura. Essendo un tipo di mandrino a comando esterno che soddisfa le esigenze di rilavorazione, viene applicato principalmente alla lavorazione in settori come quello automobilistico, aerospaziale e dell'hardware. Caratteristiche 1.Applicazione del cuscinetto ad alte prestazioni Con l'applicazione del cuscinetto, può realizzare una rigidità ≥800N/μm. Il prodotto può essere utilizzato per il taglio di 5 mm dell'acciaio inossidabile con un'elevata efficienza. 2.Configurazione diversificata La puleggia a nastro e la modalità di codifica possono essere personalizzate in base alle esigenze. Grado di bilanciamento - G0,4 Forma del naso - A2-6 Conicità del foro - 1:20 Salto del cono (mm) - ≤0,003 Salto della faccia anteriore (mm) - ≤0,003 Salto a 300 mm di barra standard - ≤0,01 Modello di cuscinetto - NN3020+N3018+2x100B diametro foro passante (mm) - φ66 Puleggia per cinghia di codifica - 8M Peso (kg) - 81 Modalità di installazione - Installazione orizzontale A - φ200 B - φ240 C - φ106 D - φ130 L - 554.5 L1 - 300 L2 - 14
