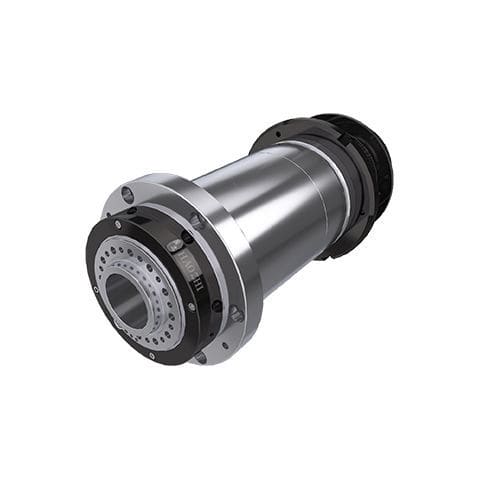

Mandrino di lavorazione DGZC-17006K7-FC

di fresaturadi tornituradi finitura

Questo prodotto è un tipo di mandrino ad alta precisione per tornio a trazione esterna, la cui velocità massima è di 6.000 giri/min. Con il design del naso A2-5, vengono utilizzate pulegge sincrone Φ170 mm e 8M. Può essere configurato con mandrini da 6" e 8" ed è applicabile alla tornitura di finitura (FT) e alla rilavorazione di parti in acciaio, fusioni e metalli non ferrosi, oltre che all'installazione di torni CNC. Caratteristiche 1. Applicazione del cuscinetto ad alte prestazioni Con l'applicazione del cuscinetto, il prodotto può realizzare lavorazioni e rilavorazioni di alta precisione con una rigidità ≥600N/μm. La rugosità del campione tagliato Ra ≤0,4μm; grana dell'utensile uniforme; rotondità ≤2μm; 2. Elevata stabilità Ottimizzazione completa della simulazione e test ed esperimenti su tutte le dimensioni; il prodotto è stato utilizzato e verificato da oltre 10.000 clienti per garantirne la stabilità. 3. Configurazione diversificata La puleggia e la modalità di codifica possono essere personalizzate in base ai requisiti. Grado di bilanciamento - G0,4 Forma del naso - A2-5 Conicità del foro - 1:19.18 Salto del cono (mm) - ≤0,003 Salto della faccia anteriore (mm) - ≤0,003 Salto a 300 mm di barra standard - ≤0,01 Modello di cuscinetto - 4x7016 diametro del foro passante (mm) - φ56 Puleggia per cinghia di codifica - XL Peso (kg) - 59 Modalità di installazione - Installazione orizzontale A - φ170 B - φ220 C - φ82 D - φ100 L - 493 L1 - 260 L2 - 12
