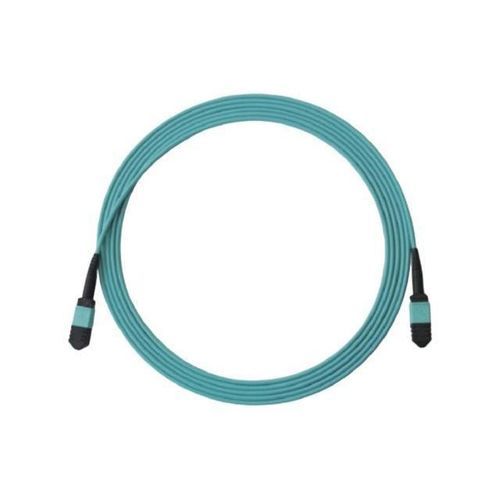

Cavo di avviamento GTX312 series

Descrizione del prodotto
I cavi patch in fibra ottica sono connettori di precisione progettati per bassa perdita di inserzione e alta perdita di ritorno. Il GTX312 è un jumper MPO–MPO a 12 core pensato per backbone e interconnessioni ad alta densità. Supporta configurazioni single-mode (G.652.D) e multimode (OM3/OM4) con polarità modificabile in campo (Tipo B predefinito). Utilizzi tipici: data center, telecomunicazioni e laboratori di prova che richiedono connettività MPO modulare.

Attributi tecnici

• Guaina: diametro esterno 3,0 mm, materiale LSOH (LS0H) ritardante di fiamma.
• Connettori: configurazione MPO–MPO (femmina); single-mode: opzioni faccia finale UPC o APC; multimode: facce UPC.
• Perdita di inserzione tipica: 0,2 dB.
• Perdita di ritorno: ≥60 dB (APC); ≥50 dB (UPC).
• Codifica colore: giallo (single-mode), aqua (OM3), viola (OM4).
• Temperatura operativa: -40°C a +75°C. Stoccaggio: -50°C a +85°C.

Vantaggi del prodotto

• Bassa perdita di inserzione e alta perdita di ritorno per preservare l'integrità del segnale.
• Guaina LSOH per riduzione del fumo e comportamento ritardante di fiamma privo di alogeni in installazioni interne.
• Polarità modificabile in campo (Tipo B predefinito) per layout di rete MPO flessibili.
• Guaine codificate per colore per identificazione rapida e gestione dei cavi.
• Ottimizzato per patching ad alta densità e collegamenti backbone MPO–MPO.

Scenari d'uso

• Interconnessioni e backbone MPO ad alta densità nei data center.
• Patching MPO per reti di telecomunicazione e interconnessioni di apparati.
• Laboratori e banchi prova per validazione e prototipazione di reti MPO.

Caratteristiche del prodotto (sintesi)

• Jumper MPO a 12 core (Ø ext. 3,0 mm).
• Guaina ignifuga LSOH.
• Supporta single-mode (G.652.D) e multimode (OM3/OM4).
• Polarità connettore predefinita: Tipo B (regolabile in campo).
• Bassa perdita di inserzione, alta perdita di ritorno.

Informazioni d'ordine (modelli & opzioni)
Modello prodotto | Descrizione prodotto | Colore | Unità
GTX312-AMPB1dAMP-ZL01M0A | MPO(M)/A-MPO(M)/A Single-mode G.652.D 12-core cavo patch fibra ottica LS0H 1 m Tipo B | Giallo | 1PC
GTX312-UMPOM3UMP-ZL01M0A | MPO/M-MPO/M Multimode OM3 12-core cavo patch fibra ottica LS0H 1 m Tipo B | Aqua | 1PC
GTX312-UMPOM4UMP-ZL01M0A | MPO/M-MPO/M Multimode OM4 12-core cavo patch fibra ottica LS0H 1 m Tipo B | Viola | 1PC
GTX312-UFPOM4UFP-ZL01M0A | MPO/F-MPO/F Multimode OM4 12-core cavo patch fibra ottica LS0H 1 m Tipo B | Viola | 1PC

Specifiche tecniche

• Modello / Serie: GTX312
• Conteggio fibre: 12 core
• Diametro esterno: 3,0 mm
• Materiale guaina: LSOH (Low Smoke Zero Halogen), ritardante di fiamma
• Perdita di inserzione tipica: 0,2 dB
• Perdita di ritorno: ≥60 dB (APC), ≥50 dB (UPC)
• Tipi di fibra supportati: Single-mode (G.652.D), Multimode (OM3, OM4)
• Tipo connettore: MPO–MPO femmina (opzioni maschio/femmina e configurazioni pin per modello)
• Opzioni faccia finale: Single-mode UPC/APC; Multimode UPC
• Polarità: Tipo B predefinito; modificabile in campo
• Codifica colore: Giallo (single-mode), Aqua (OM3), Viola (OM4)
• Intervallo temperatura operativa: -40°C a +75°C
• Intervallo temperatura di stoccaggio: -50°C a +85°C
• Imballo unitario tipico: 1 PC per unità (per modello elencato)
