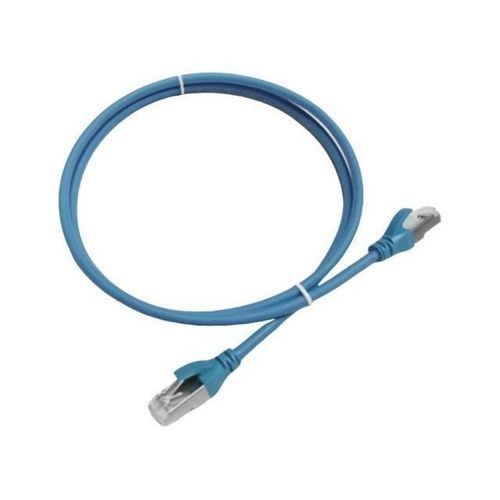

Cavo di avviamento TTX A

Descrizione del prodotto
Cavi patch RJ45 schermati per la trasmissione di segnali voce, digitali, audio/video e immagini nelle reti Ethernet. Disponibili per Cat.6A, Cat.6 e Cat.5e e conformi ai requisiti di canale/connettore degli standard di settore. I connettori RJ45 schermati riducono le interferenze EMI e garantiscono collegamenti stabili in ambienti che richiedono cablaggi protetti.

Soluzioni di connettività dedicate ai professionisti di rete
Progettati per ingegneri infrastrutturali IT, system integrator e tecnici TLC. Questi jumper schermati supportano trasmissioni dati ad alta velocità in data center, sale telecom e laboratori che richiedono mitigazione EMI e connessioni plug-and-play affidabili.

Specifiche tecniche per garantire l'integrità del segnale
Impedenza caratteristica 100Ω con supporto di larghezze di banda fino a 500 MHz (Cat.6A), 250 MHz (Cat.6) e 100 MHz (Cat.5e). Conduttori in rame multifilo per flessibilità e resistenza meccanica. Guaina opzionale FRNC/LSOH per proprietà ritardanti la fiamma e a bassa emissione di fumo per installazioni interne.

Caratteristiche prodotto

• Compatibilità di categoria: Cat.6A / Cat.6 / Cat.5e; larghezze di banda: 500MHz / 250MHz / 100MHz.
• Impedenza caratteristica 100Ω per prestazioni di canale coerenti.
• Connettori RJ45 schermati ad entrambe le estremità con design ribaltabile per mitigazione EMI e instradamento facilitato.
• Conduttore in rame multifilo per flessibilità e resistenza a manipolazioni ripetute.
• Manicotto estraibile opzionale per manutenzione semplificata.
• Opzioni guaina: FR/PVC o FRNC/LSOH (ritardante di fiamma / bassa emissione di fumo, senza alogeni).

Prestazioni prodotto

• Banda fisica: 500MHz / 250MHz / 100MHz
• Impedenza caratteristica: 100Ω
• Durata: ≥800 cicli di inserimento/estrazione
• Intervallo di temperatura: Stoccaggio -40°C a +70°C; Operativo -10°C a +60°C

Informazioni d'ordine
Product Model | Product Description | Color | Unit
TTX51A-RRF4PVL-GY01M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 1m | Gray | 1PC
TTX51A-RRF4PVL-GY02M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 2m | Gray | 1PC
TTX51A-RRF4PVL-GY03M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 3m | Gray | 1PC
TTX60A-RRF4PZL-BU01M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 1m | Blue | 1PC
TTX60A-RRF4PZL-BU02M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 2m | Blue | 1PC
TTX60A-RRF4PZL-BU03M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 3m | Blue | 1PC
TTX65A-RRF4PZL-BU01M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 1m | Blue | 1PC
TTX65A-RRF4PZL-BU02M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 2m | Blue | 1PC
TTX65A-RRF4PZL-BU03M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 3m | Blue | 1PC
Nota: FR/PVC = Flame Retardant / Polyvinyl Chloride. FRNC/LSOH = Flame Retardant Non-Corrosive / Low Smoke Zero Halogen (IEC 60332-1). Per altre lunghezze o opzioni personalizzate, contattare vendite o supporto tecnico.

Scenari d'uso

• Interconnessioni in data center: collegamenti server-switch e pannelli patch dove controllo EMI e conformità sono critici.
• Test di laboratorio e validazione strumenti che richiedono connessioni ripetibili e a bassa interferenza.
• Sale telecom e armadi di rete controllati che richiedono cablaggio schermato per operatività affidabile.

FAQ

• Quali materiali vengono utilizzati? Conduttori in rame multifilo e connettori RJ45 schermati; opzioni guaina FR/PVC e FRNC/LSOH.
• I cavi possono essere personalizzati? Sì — lunghezze, manicotto estraibile e tipi di guaina sono personalizzabili. Contattare vendite per assemblati su misura.
• Condizioni di installazione raccomandate? Ambienti interni controllati con preoccupazioni EMI (data center, laboratori, Ethernet industriale). Seguire le norme ANSI/TIA e le regole locali applicabili.

Specifiche tecniche

• Banda: 500MHz / 250MHz / 100MHz (a seconda della categoria)
• Impedenza: 100 Ω
• Durata: ≥800 cicli di inserimento/estrazione
• Intervallo di temperatura: Stoccaggio -40°C a +70°C; Operativo -10°C a +60°C
• Connettore: RJ45 schermato (ribaltabile) ad entrambe le estremità
• Conduttore: Rame multifilo
• Opzioni guaina: FR/PVC o FRNC/LSOH
