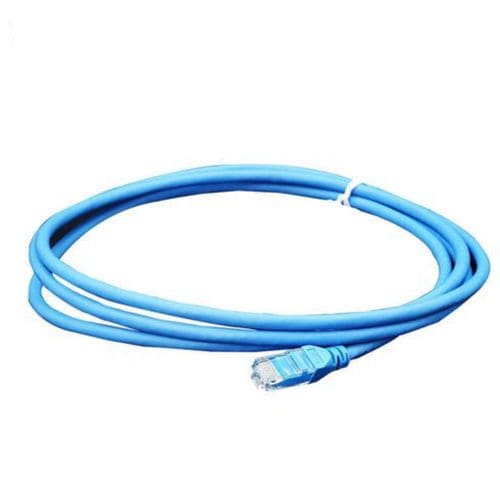

Cavo di avviamento TTX series

Descrizione del prodotto Questo cavo jumper in rame non schermato è progettato per supportare le reti Cat5e, Cat6 e Cat6A, pensato specificamente per i produttori di cavi di rete e gli integratori di sistemi che richiedono connessioni patch affidabili con interfacce RJ45 standardizzate. Utilizzato per la trasmissione di segnali vocali, digitali, audio/video e immagini, supporta varie applicazioni Ethernet ed è adatto alle applicazioni specificate dagli standard GB 50311 e ISO/IEC 11801 per i canali di classe Ea, E e D; soddisfa i requisiti specificati da standard quali ANSI/TIA-568.2-D per i connettori Cat.6x/Cat.6/Cat.5e. Connettore RJ45 standard. Per facilitare l'installazione e la manutenzione, sono disponibili strutture pull-tab opzionali e diversi materiali per il rivestimento. Specifiche tecniche che assicurano elevate prestazioni e conformità Costruito con manicotti terminali stampati a iniezione per ridurre il degrado delle prestazioni dovuto al movimento del connettore e del cavo. La protezione anti-inversione su entrambe le estremità garantisce la stabilità della connessione in caso di cicli di utilizzo prolungati, con un minimo di 800 inserimenti/rimozioni. Supporta larghezze di banda fino a 500 MHz per Cat6A e impedenza caratteristica di 100 Ω in conformità con ANSI/TIA-568.2-D. Le guaine sono disponibili in PVC ignifugo e nelle varianti FRNC/LSOH a bassa emissione di fumi e senza alogeni. Le opzioni di codifica dei colori (ad esempio, grigio, rosso, giallo, arancione) facilitano la gestione e l'identificazione della rete. Applicazione nelle infrastrutture di rete aziendali e nei centri dati Progettato per le interconnessioni da rack a rack dei data center, per il collegamento in rete delle sale conferenze degli uffici, per le espansioni temporanee della rete, per il patching delle LAN, per la migrazione della rete e per la prototipazione sui banchi di laboratorio. La conformità a GB 50311 e ISO/IEC 11801 lo rende adatto ai sistemi di cablaggio strutturato che richiedono un'integrità di canale di classe Ea, E e D. Completa l'offerta di cavi jumper in fibra nelle distribuzioni ibride rame-fibra. Caratteristiche del prodotto

• Rispetta gli standard Cat.6A / Cat.6 / Cat.5e; supporta larghezze di banda fisiche di 500 MHz / 250 MHz / 100 MHz.
• Le guaine terminali stampate a iniezione riducono le sollecitazioni meccaniche tra il cavo e il connettore.
• Protezione anti-inversione del connettore su entrambe le estremità per evitare terminazioni improprie.
• Opzioni di guaina: PVC ignifugo (FR/PVC) e FRNC/LSOH (a bassa emissione di fumi e senza alogeni).
• Colori disponibili (esempi): grigio, rosso, giallo, arancione; sono disponibili ponticelli a strappo opzionali per facilitare la manutenzione.

Prestazioni del prodotto

• Banda passante fisica: 500 MHz / 250 MHz / 100 MHz
• Impedenza caratteristica: 100 Ω
• Durata (cicli di inserimento/disinserimento): ≥ 800 inserimenti/rimozioni
• Temperatura di stoccaggio: da -40°C a +70°C
• Temperatura di funzionamento: da -10°C a +60°C

Informazioni sull'ordine (esempi) Modello prodotto | Descrizione prodotto | Colore | Unità TTX51A-RRU4PVL-GY01M0 | Cavo patch non schermato RJ45-RJ45 Cat.5e, FR/PVC, 1m | Grigio | 1PC TTX51A-RRU4PVL-GY02M0 | Cavo patch RJ45-RJ45 non schermato Cat.5e, FR/PVC, 2m | Grigio | 1PC TTX51A-RRU4PVL-GY03M0 | Cavo patch RJ45-RJ45 non schermato Cat.5e, FR/PVC, 3m | Grigio | 1PC TTX60A-RRU4PZL-BU01M0 | Cavo patch RJ45-RJ45 non schermato Cat.6, FRNC/LSOH, 1m | Blu | 1PC TTX60A-RRU4PZL-BU02M0 | Cavo patch RJ45-RJ45 non schermato Cat.6, FRNC/LSOH, 2m | Blu | 1PC TTX60A-RRU4PZL-BU03M0 | Cavo patch RJ45-RJ45 non schermato Cat.6, FRNC/LSOH, 3m | Blu | 1PC TTX65A-RRU4PZL-BU01M0 | Cavo patch non schermato RJ45-RJ45 Cat.6A, FRNC/LSOH, 1m | Blu | 1PC TTX65A-RRU4PZL-BU02M0 | Cavo patch RJ45-RJ45 non schermato Cat.6A, FRNC/LSOH, 2m | Blu | 1PC TTX65A-RRU4PZL-BU03M0 | Cavo patch RJ45-RJ45 non schermato Cat.6A, FRNC/LSOH, 3m | Blu | 1PC Scenari di utilizzo

• Interconnessione di rack di data center in ambienti ad alta densità - patch affidabile e ad alta larghezza di banda tra switch e server.
• Impianti LAN aziendali, sale conferenze ed espansioni temporanee - i ponticelli con codice colore e le linguette a strappo opzionali semplificano l'identificazione e la manutenzione.
• Infrastrutture ibride rame-fibra - integra i cavi di collegamento in fibra per soluzioni di rete integrate.

caratteristiche/specifiche tecniche

• Conformità agli standard: GB 50311, ISO/IEC 11801; riferimento ANSI/TIA-568.2-D per la conformità dei connettori e dei canali.
• Larghezza di banda: fino a 500 MHz (Cat6A), supporta le frequenze Cat6 e Cat5e.
• Impedenza: impedenza caratteristica di 100 Ω.
• Durata meccanica: ≥800 cicli di inserimento/rimozione.
• Caratteristiche del connettore: RJ45 con manicotti terminali stampati a iniezione e protezione anti-reverse su entrambe le estremità.
• Materiali della guaina: FR/PVC (PVC ritardante di fiamma) o FRNC/LSOH (ritardante di fiamma, a basso contenuto di fumi e zero alogeni).
• Colori disponibili: grigio (standard), opzionale rosso, giallo, arancione, blu, ecc.
• Lunghezze tipiche disponibili: 1 m, 2 m, 3 m (lunghezze personalizzate disponibili su richiesta).
• Temperatura di esercizio: da -10°C a +60°C; temperatura di stoccaggio: da -40°C a +70°C.
