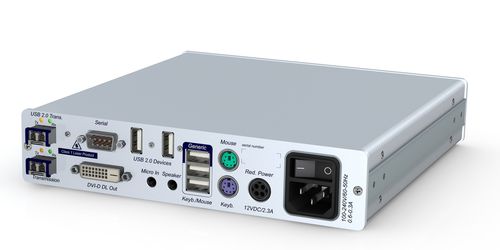

Estensore DVI DL-DVI-Vision

Ethernetaudio-videoKVM

Collegare la workstation remota di una linea extender ai moduli workstation della serie DL-DVI-Vision (CON). Collegare il computer da comandare ed eventualmente una stazione di lavoro ad un modulo computer compatibile della serie Digital Vision. A seconda della variante (CAT o fibra), il modulo computer e il modulo workstation sono collegati tramite un cavo a doppino intrecciato della categoria 5e o tramite due fibre ottiche. I segnali della tastiera e del mouse così come il segnale video DVI del computer collegato vengono trasmessi tramite questo cavo e permettono il funzionamento a distanza del computer. Il computer può essere azionato sia dalla stazione di lavoro remota del modulo workstation sia dalla stazione di lavoro locale del modulo computer. Con le varianti CON-2 dei moduli utente, disponibili in aggiunta, è possibile collegare una workstation a due diversi estensori digitali della serie Vision. In alternativa, è possibile collegare un interruttore a matrice compatibile a ciascuno di questi due canali invece di un estensore digitale. Nota: quando si utilizza una variante ARU2 del sistema di visione DL-DVI, i segnali aggiuntivi vengono trasmessi tramite cavi twisted pair aggiuntivi o tramite fibre ottiche aggiuntive. Trasmissione Il sistema DL-DVI-Vision è disponibile come variante CAT o fibra. Queste differiscono dal cavo di trasmissione usato tra la CPU e il modulo CON. Funzione di congelamento dello schermo Se il modulo console perde il segnale video a causa di una connessione interrotta o di un problema con la scheda grafica del computer, la funzione Screen-Freeze "congela" l'ultima immagine visualizzata del monitor. Questo stato è evidenziato da una cornice rossa semitrasparente. La funzione si annulla automaticamente quando il display riceve un segnale video attivo.
