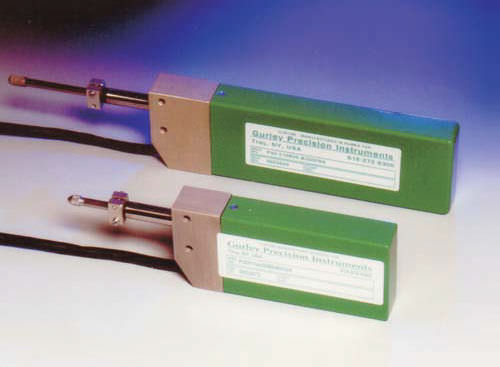

Encoder lineare a pistone P series

incrementaleotticorobusto

sono encoder ottici lineari incrementali o misuratori. Gli encoder sono in grado di misurare corse di 40 mm al massimo e possono essere collocati in un laboratorio di controllo qualità o in fabbrica. Sono dotati di guide del pistone con cuscinetti a sfera per un funzionamento fluido e un'elevata resistenza ai carichi laterali. Dispongono inoltre di un ASIC interno per interpolare elettronicamente e in modo affidabile. I misuratori modello P20 e P40 sono encoder ottici lineari a stantuffo. Sono ideali per misurare con precisione corse fino a 40 mm e si trovano a loro agio nel QClab o in fabbrica. I modelli P20 e P40 sono dotati di guide dello stantuffo con cuscinetti a sfera per un funzionamento fluido e una maggiore resistenza ai carichi laterali e di un ASIC interno per un'interpolazione elettronica affidabile. Il pistone è caricato a molla per tornare alla posizione di massima estensione. Lunghezza di misura:P20: 20 mm (0,79"); P40: 40 mm (1,57")Risoluzione:10, 5, 2, 1 o 0,5 micrometri* Precisione a 201,0 m standard;Alimentazione richiesta:+ 5 VDCobbligo di misura:1,2 N max (5 oz)Carico laterale consentito:4,4 N (1,0 lb)Metodo di montaggio:Attraverso i fori di compensazione contro una superficie piana, o con il gambo di serraggio standard 8h6Contatto di misura:Corindone con punta sferica da 10 mm (0,4").4") con punta sfericaCaso di protezione:64Polmone:IP50Temperatura di funzionamento:da 0 C a 50 C (da 32 F a 122 F)Temperatura di stoccaggio:da -20 C a 70 C (da -4 F a 158 F)Umidità:dal 10 al 90% rh, senza condensaLunghezza del cavo:1 m (40") standardff£IPooo oooo o£oC:5%, 120 mA maxVelocità massima:1 m/s (40 in/s)±±mm±0.5 mFormato dei dati: onde quadre in quadraturaFormato dell'indice: larghezza di 1/4 di ciclo, gated con stati alti A e BPosizione dell'indice: 5 1 mm
