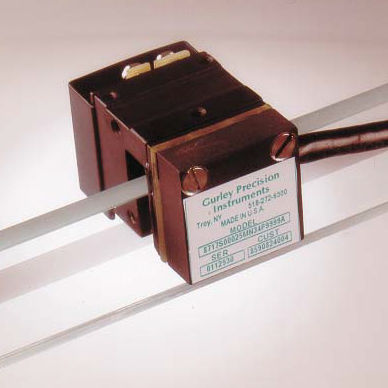

Encoder lineare incrementale 9717

otticosenza contattodigitale

l'encoder incrementale consente di misurare direttamente la posizione o la velocità lineare senza toccare la testina di lettura e la riga di vetro. L'uso dell'encoder con l'interpolatore HR2B o HR2C offre una risoluzione ottica amplificata elettronicamente e l'uscita è generata come onde quadre quadrate più indice da driver di linea differenziali RS422. L'encoder fornisce sinusoidi di uscita a fototransistor non bufferizzate. Le onde quadre in quadratura, l'indice gated e i dati di autotest "watchdog" integrati vengono inviati tramite i driver di linea differenziali RS-422 per generare segnali di uscita digitali o per aumentare la risoluzione. Le onde quadre di uscita esistono a 20 volte il conteggio delle linee sulla scala HR2B o a 1, 2, 3, 4, 5, 8, 10, 12, 16 o 25 volte il conteggio delle linee su HR2C. Il modello 9717 è un encoder incrementale ad alta risoluzione che consente di misurare direttamente la posizione o la velocità lineare senza contatto tra la testina di lettura e la riga di vetro. Se utilizzato con l'interpolatore opzionale HR2B o HR2C, la risoluzione ottica può essere aumentata elettronicamente e l'uscita può essere fornita sotto forma di onde quadre in quadratura più l'indice da driver di linea differenziali RS422. Il modello 9717 fornisce sinusoidi di uscita a fototransistor non bufferizzate. Per i segnali di uscita digitali o per una risoluzione estesa, i nostri pacchetti elettronici dei modelli HR2B e HR2C trasmettono onde quadre in quadratura, indice gated e dati di autotest "watchdog" integrati tramite driver di linea differenziali RS-422. Le onde quadre in uscita sono pari a 20 volte il numero di linee della scala con l'HR2B, oppure a 1, 2, 3, 4, 5, 8, 10, 12, 16 o 25 volte il numero di linee con l'HR2C. Per informazioni complete sulla scheda tecnica dell'HR2B/HR2C, consultare la scheda tecnica dell'HR2B/HR2C
