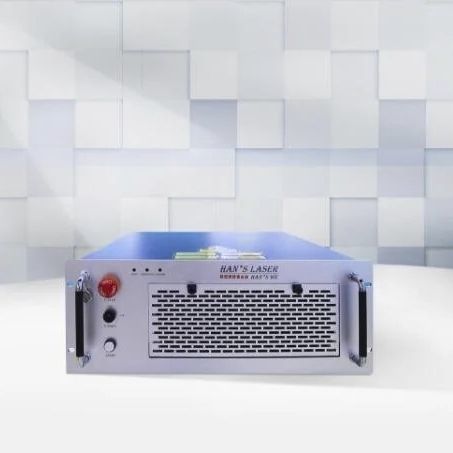

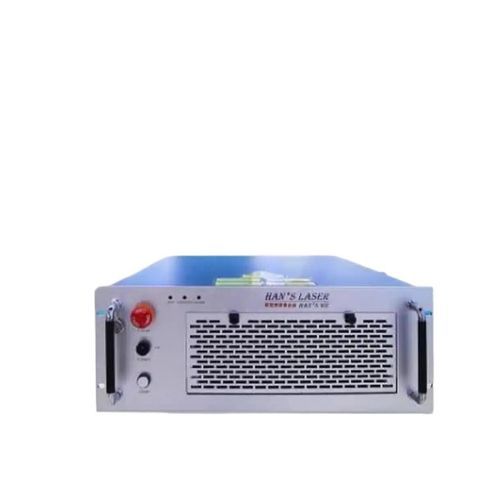

Macchina saldatrice laser a fibra SFP300

ad impulsoautomaticabenchtop

Prodotto
Saldatrice laser a fibra — Modello SFP300, laser a fibra a percorso singolo in modalità impulso e continua, progettato per saldature di precisione su metalli sottili e componenti piccoli.

Caratteristiche principali

• Linea di saldatura sottile e zona influenzata dal calore ridotta per deformazioni minime.
• Saldature lisce e pulite che richiedono spesso poco o nessun post-processo.
• Elevata resistenza della giunzione senza porosità; riduce le impurità nel metallo di base.
• Microstruttura affinata dopo la saldatura; la resistenza della giunzione è pari o superiore al materiale di base.
• Piccolo spot laser per posizionamento preciso e facile automazione.
• Adatto alla saldatura di metalli dissimili.
• Indicata per saldatura a punti, saldatura testa a testa e saldatura di sovrapposizione sigillata.

Applicazioni

• Saldatura di tab delle batterie, saldatura di tubi, saldatura di lamiera sottile in acciaio.
• Componenti elettronici, strumentazione, dispositivi medici e piccole parti metalliche.
• Saldatura di acciaio inossidabile, acciaio al carbonio, oro e argento, alluminio, acciai per utensili, leghe di nichel, ottone e rame, titanio.

Scheda tecnica
Modelli: FP150 | FP300 | SFP150 | SFP300
Lunghezza d'onda laser: 1070nm | 1070nm | 1070nm | 1070nm
Modalità di lavoro: Continuo/impulso | Continuo/impulso | Continuo/impulso | Continuo/impulso
Potenza media laser max.: Impulso 150W / continuo 250W | Impulso 300W / continuo 300W | Impulso 150W / continuo 250W | Impulso 300W / continuo 300W
Potenza di picco laser max.: 1500W | 3000W | 1500W | 3000W
Energia impulso max.: 15J | 30J | 15J | 30J
Larghezza impulso: Impulso 0.2-50ms | Impulso 0.2-50ms | Impulso 0.2-50ms | Impulso 0.2-50ms
Frequenza impulso: ≤5000Hz | ≤5000Hz | ≤5000Hz | ≤5000Hz
Numero forme d'onda: ≤50 gruppi, ogni gruppo ≤16 segmenti | ≤50 gruppi, ogni gruppo ≤16 segmenti | ≤50 gruppi, ogni gruppo ≤16 segmenti | ≤50 gruppi, ogni gruppo ≤16 segmenti
Numero uscite fibra: 2 percorsi standard, max 4 percorsi | 2 percorsi standard, max 4 percorsi | Percorso singolo | Percorso singolo
Freq. max divisione fascio: 80Hz | 80Hz | —— | ——
Diametro nucleo fibra: 200μm (standard) | 200μm (standard) | 50μm | 50μm
Modalità puntamento: Guida luminosa rossa (CCD e monitor opzionali) | Guida luminosa rossa (CCD e monitor opzionali) | Guida luminosa rossa (CCD e monitor opzionali) | Guida luminosa rossa (CCD e monitor opzionali)
Modalità raffreddamento: Raffreddamento ad aria forzata (integrato) | Raffreddamento ad aria forzata (integrato) | Raffreddamento ad aria forzata (integrato) | Raffreddamento ad aria forzata (integrato)
Consumo macchina principale: <1.5kW | <1.8kW | <1.5kW | <1.8kW
Alimentazione: 220V±10%, 50/60Hz | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz
Dimensioni: 600x900x900mm | 600x900x900mm | 560x440x177mm | 630x440x220mm

Specifiche (SFP300)

• Modello: SFP300
• Lunghezza d'onda: 1070nm
• Modalità di lavoro: Continuo/impulso
• Potenza media max.: Impulso 300W / continuo 300W
• Potenza di picco max.: 3000W
• Energia impulso max.: 30J
• Larghezza impulso: 0.2-50ms
• Frequenza impulso: ≤5000Hz
• Numero forme d'onda: ≤50 gruppi, ogni gruppo ≤16 segmenti
• Numero uscite fibra: Percorso singolo
• Diametro nucleo fibra: 50μm
• Puntamento: Guida luminosa rossa (CCD e monitor opzionali)
• Raffreddamento: Aria forzata (integrato)
• Consumo: <1.8kW
• Alimentazione: 220V±10%, 50/60Hz
• Dimensioni: 630x440x220mm
