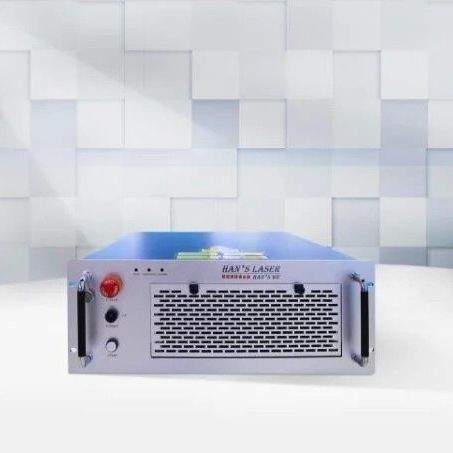

Macchina saldatrice laser a fibra SFP150

automaticabenchtopper oro

Caratteristiche della macchina

• Alto rapporto d'aspetto con cordone di saldatura sottile, zona interessata dal calore ridotta, deformazione minima e elevata velocità di saldatura
• Superficie della saldatura liscia e pulita con poco o nessun post-lavoro
• Elevata resistenza di saldatura senza porosità; riduce le impurità del metallo base
• Microstruttura affinata dopo la saldatura; resistenza della saldatura ≥ resistenza del materiale base
• Punto laser ridotto per posizionamento preciso e facile automazione
• Adatto alla saldatura di metalli dissimili
• Adatto per saldatura a punti, saldatura testa a testa e saldatura di sovrapposizione sigillata

Applicazioni

• Saldatura di batterie, saldatura di tubi, saldatura di lamiera sottile
• Componenti elettronici, strumentazione, dispositivi medicali, piccole parti metalliche
• Materiali: acciaio inox, acciaio al carbonio, oro & argento, alluminio, acciai per utensili, leghe di nichel, ottone & rame, titanio

Breve descrizione
La serie FP è una generazione di laser a fibra pompato da semiconduttore nel vicino infrarosso che offre buona qualità del fascio, trasmissione in fibra e alta efficienza elettro-ottica. È progettata principalmente per la saldatura rapida di materiali sottili e micro componenti metallici in modalità continua e impulsata.

Scheda tecnica
Modello laser | FP150 | FP300 | SFP150 | SFP300
Lunghezza d'onda laser | 1070nm | 1070nm | 1070nm | 1070nm
Modalità di funzionamento | Continuo/impulso | Continuo/impulso | Continuo/impulso | Continuo/impulso
Potenza media max. | Impulso 150W / Continuo 250W | Impulso 300W / Continuo 300W | Impulso 150W / Continuo 250W | Impulso 300W / Continuo 300W
Potenza di picco max. | 1500W | 3000W | 1500W | 3000W
Energia di impulso max. | 15J | 30J | 15J | 30J
Larghezza impulso | Impulso 0.2-50ms | Impulso 0.2-50ms | Impulso 0.2-50ms | Impulso 0.2-50ms
Frequenza di impulso | ≤5000Hz | ≤5000Hz | ≤5000Hz | ≤5000Hz
Numero di forme d'onda | ≤50 gruppi, ogni gruppo ≤16 segmenti | ≤50 gruppi, ogni gruppo ≤16 segmenti | ≤50 gruppi, ogni gruppo ≤16 segmenti | ≤50 gruppi, ogni gruppo ≤16 segmenti
Numero di uscite fibra | 2 percorsi standard, fino a 4 percorsi | 2 percorsi standard, fino a 4 percorsi | Percorso singolo | Percorso singolo
Frequenza max di divisione del fascio | 80Hz | 80Hz | —— | ——
Diametro nucleo fibra | 200μm (standard) | 200μm (standard) | 50μm | 50μm
Modalità puntamento | Guida di luce rossa (CCD e monitor opzionali) | Guida di luce rossa (CCD e monitor opzionali) | Guida di luce rossa (CCD e monitor opzionali) | Guida di luce rossa (CCD e monitor opzionali)
Modalità di raffreddamento | Raffreddamento ad aria forzata (integrato) | Raffreddamento ad aria forzata (integrato) | Raffreddamento ad aria forzata (integrato) | Raffreddamento ad aria forzata (integrato)
Consumo macchina principale | <1,5kW | <1,8kW | <1,5kW | <1,8kW
Alimentazione richiesta | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz
Dimensioni | 600x900x900mm | 600x900x900mm | 560x440x177mm | 630x440x220mm

Caratteristiche / Specifiche tecniche

• Modello: SFP150
• Lunghezza d'onda laser: 1070nm
• Modalità di funzionamento: Continuo / Impulso
• Potenza media max.: Impulso 150W / Continuo 250W
• Potenza di picco max.: 1500W
• Energia di impulso max.: 15J
• Larghezza impulso: 0.2-50ms
• Frequenza impulso: ≤5000Hz
• Uscita fibra: Percorso singolo
• Diametro nucleo fibra: 50μm
• Raffreddamento: Raffreddamento ad aria forzata (integrato)
• Consumo principale: <1,5kW
• Alimentazione: 220V±10%, 50/60Hz
• Dimensioni: 560x440x177mm
