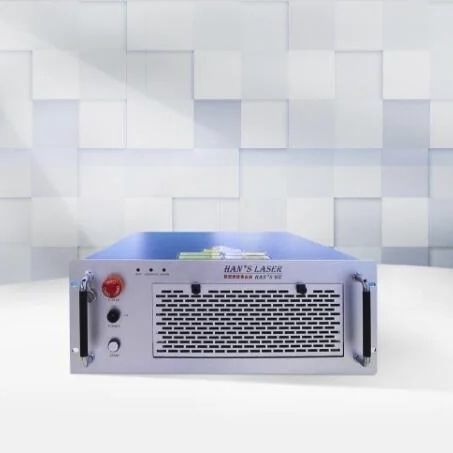

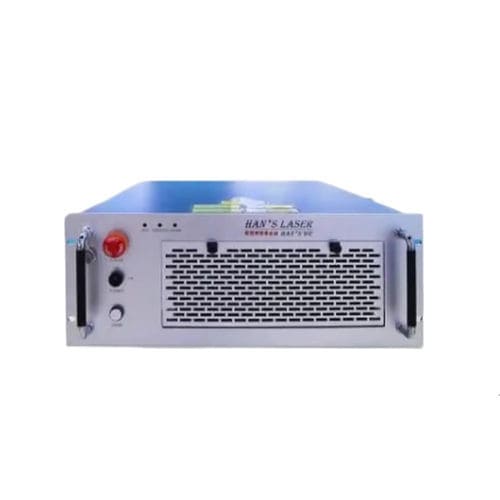

Macchina saldatrice laser a fibra FP150

di testaad impulsoa punti

Panoramica

• Unità di saldatura laser a fibra della serie FP progettata per saldature rapide di materiali sottili e microcomponenti con deformazione minima.
• Laser a fibra pompato a semiconduttore nel vicino infrarosso, con buona qualità del fascio e elevata efficienza elettro-ottica.

Caratteristiche principali

• Saldature con alto rapporto d'aspetto, zona interessata dal calore ridotta e deformazione minima.
• Superfici di saldatura lisce e pulite che richiedono poco o nessun post-trattamento.
• Alta resistenza della saldatura senza porosità; è possibile affinare la microstruttura per raggiungere o superare la resistenza del materiale di base.
• Piccolo spot laser per posizionamento preciso e facile integrazione nell'automazione.
• Adatto alla saldatura di metalli dissimili; efficace per saldatura a punti, a testa e a sovrapposizione sigillata.

Applicazioni

• Saldatura di elementi di batterie, saldatura di tubi, saldatura di lamiera sottile in acciaio.
• Componenti elettronici, strumentazione, dispositivi medici, piccole parti metalliche.

Materiali

• Acciaio inossidabile, acciaio al carbonio
• Alluminio, oro, argento
• Acciai per utensili, leghe di nichel, ottone, rame, titanio

Descrizione sintetica
La serie FP è un laser a fibra pompato a semiconduttore nel vicino infrarosso, ottimizzato per la saldatura rapida di materiali sottili. Combina elevata qualità del fascio, trasmissione tramite fibra flessibile e modalità selezionabili continua/pulso (QCW) per micro-saldatura e linee di produzione automatizzate.

Scheda tecnica
Modello laser: FP150 ; FP300 ; SFP150 ; SFP300
Lunghezza d'onda: 1070nm ; 1070nm ; 1070nm ; 1070nm
Modalità di lavoro: Continuo/pulso ; Continuo/pulso ; Continuo/pulso ; Continuo/pulso
Potenza media max.: Impulso 150W / continuo 250W ; Impulso 300W / continuo 300W ; Impulso 150W / continuo 250W ; Impulso 300W / continuo 300W
Potenza di picco max.: 1500W ; 3000W ; 1500W ; 3000W
Energia d'impulso max.: 15J ; 30J ; 15J ; 30J
Larghezza d'impulso: Impulso 0.2-50ms ; Impulso 0.2-50ms ; Impulso 0.2-50ms ; Impulso 0.2-50ms
Frequenza d'impulso: ≤5000Hz ; ≤5000Hz ; ≤5000Hz ; ≤5000Hz
Numero di forme d'onda: ≤50 gruppi, ogni gruppo ≤16 segmenti ; ≤50 gruppi, ogni gruppo ≤16 segmenti ; ≤50 gruppi, ogni gruppo ≤16 segmenti ; ≤50 gruppi, ogni gruppo ≤16 segmenti
Numero di uscite fibra: 2 percorsi standard, fino a 4 percorsi ; 2 percorsi standard, fino a 4 percorsi ; Singolo percorso ; Singolo percorso
Freq. max. divisione fascio: 80Hz ; 80Hz ; —— ; ——
Diametro nucleo fibra: 200μm (standard) ; 200μm (standard) ; 50μm ; 50μm
Modalità di puntamento: Guida luminosa rossa (CCD e monitor opzionali) ; Guida luminosa rossa (CCD e monitor opzionali) ; Guida luminosa rossa (CCD e monitor opzionali) ; Guida luminosa rossa (CCD e monitor opzionali)
Raffreddamento: Raffreddamento ad aria forzata (integrato) ; Raffreddamento ad aria forzata (integrato) ; Raffreddamento ad aria forzata (integrato) ; Raffreddamento ad aria forzata (integrato)
Consumo macchina principale: <1.5kW ; <1.8kW ; <1.5kW ; <1.8kW
Alimentazione: 220V±10%, 50/60Hz ; 220V±10%, 50/60Hz ; 220V±10%, 50/60Hz ; 220V±10%, 50/60Hz
Dimensioni: 600x900x900mm ; 600x900x900mm ; 560x440x177mm ; 630x440x220mm

Caratteristiche / Specifiche tecniche (FP150)

• Modello: FP150
• Lunghezza d'onda: 1070nm
• Modalità di funzionamento: Continuo / impulso (QCW)
• Potenza media max. (FP150): Impulso 150W / Continuo 250W
• Potenza di picco max.: 1500W
• Energia d'impulso max.: 15J
• Larghezza d'impulso: 0.2-50 ms
• Frequenza d'impulso: ≤5000 Hz
• Forme d'onda: ≤50 gruppi (ogni gruppo ≤16 segmenti)
• Uscita fibra: 2 percorsi standard (fino a 4 percorsi)
• Freq. max. divisione fascio: 80 Hz
• Diametro nucleo fibra: 200 μm (standard)
• Puntamento: Guida luminosa rossa (CCD e monitor opzionali)
• Raffreddamento: Raffreddamento ad aria forzata (integrato)
• Consumo principale: <1.5 kW
• Alimentazione: 220V ±10%, 50/60 Hz
• Dimensioni (L×P×A): 600 × 900 × 900 mm
