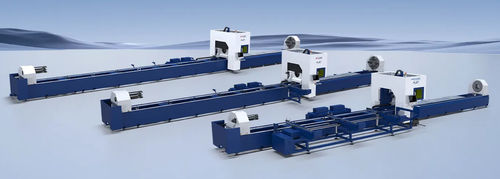

Troncatrice-smussatrice ad alta velocità PLT series

stazionaria

Panoramica
La serie PLT è una macchina per il taglio di tubi con laser a fibra, progettata per tagliare acciaio al carbonio, acciaio inox, rame e leghe di alluminio (tubi tondi, quadrati, ovali e sagomati), profili e altre sezioni metalliche. Fornisce velocità, precisione ed efficienza per applicazioni industriali di lavorazione tubi.

Caratteristiche principali

• Struttura a letto orizzontale: Configurazione orizzontale con guide lineari ad alta precisione per trasmissione fluida e alta capacità di carico.
• Mandrini di precisione: Sistema di trasmissione di precisione per prevenire contaminazioni e mantenere l'accuratezza trasmissiva. Disposizione a tre mandrini con corsa completa sul 2° e 3° mandrino per evitare cambi d'ingranaggio tra le dimensioni dei tubi.
• Supporto flottante: Le unità di supporto si adattano al raggio di rotazione del tubo. Il controllo servo indipendente garantisce risposta rapida e elevata capacità di carico, assicurando posizionamento stabile e maggiore precisione di lavorazione.
• Sistema di supporto flottante (scarico): Scarico fisso con tampone e funzione di scorrimento inclinato, combinato con riconoscimento guidato da visione per identificazione precisa e smistamento rapido. Sistema di scarico flottante da 6 m con alta capacità di carico gestisce tubi oltre 300 kg.
• Zero sfridi: La testa di taglio può attraversare il mandrino centrale e tagliare in direzione opposta per ottenere vero zero sfridi e massimizzare l'utilizzo del materiale.

Configurazioni opzionali

• Taglio a smusso: Testa di taglio per scanalature con proprietà intellettuale indipendente, progettata per taglio di scanalature e giunzioni senza soluzione di continuità — adatta ai requisiti di saldatura per strutture in acciaio e grandi tubazioni.
• Semi-automatico: Il meccanismo di carico accetta file di tubi e completa automaticamente carico, avanzamento e posizionamento di un singolo tubo al mandrino.
• Completamente automatico: Accumulo in silo per fasci di tubi con carico, avanzamento e posizionamento automatico di un tubo al mandrino.

Campioni di taglio
I campioni rappresentativi mostrano la qualità del bordo precisa, la capacità per geometrie complesse e la ripetibilità su diversi materiali e sezioni di tubi.

Specifiche tecniche

• Modello: PL2T-06
  Diametro tubo tondo: φ20-240 mm
  Lato tubo quadro: □20-240 mm
  Precisione di posizionamento (X/Y): ±0,05 mm/1000 mm
  Ripetibilità (X/Y): ±0,05 mm
  Velocità massima di posizionamento (X/Y): 100 m/min
  Velocità massima di posizionamento (A/B/C): 100 rpm
  Lunghezza di carico max: 6200 mm
  Lunghezza di scarico: 0-6000 mm
  Peso max tubo: 300 kg
• Modello: PL2T-09
  Diametro tubo tondo: φ20-240 mm
  Lato tubo quadro: □20-240 mm
  Precisione di posizionamento (X/Y): ±0,05 mm/1000 mm
  Ripetibilità (X/Y): ±0,05 mm
  Velocità massima di posizionamento (X/Y): 100 m/min
  Velocità massima di posizionamento (A/B/C): 100 rpm
  Lunghezza di carico max: 9200 mm
  Lunghezza di scarico: 0-9000 mm
  Peso max tubo: 300 kg
• Modello: PL3T-06
  Diametro tubo tondo: φ20-360 mm
  Lato tubo quadro: □20-350 mm
  Precisione di posizionamento (X/Y): ±0,05 mm/1000 mm
  Ripetibilità (X/Y): ±0,05 mm
  Velocità massima di posizionamento (X/Y): 80 m/min
  Velocità massima di posizionamento (A/B/C): 80 rpm
  Lunghezza di carico max: 6200 mm
  Lunghezza di scarico: 0-6000 mm
  Peso max tubo: 500 kg
• Modello: PL3T-09
  Diametro tubo tondo: φ20-360 mm
  Lato tubo quadro: □20-350 mm
  Precisione di posizionamento (X/Y): ±0,05 mm/1000 mm
  Ripetibilità (X/Y): ±0,05 mm
  Velocità massima di posizionamento (X/Y): 80 m/min
  Velocità massima di posizionamento (A/B/C): 80 rpm
  Lunghezza di carico max: 9200 mm
  Lunghezza di scarico: 0-9000 mm
  Peso max tubo: 600 kg
• Modello: PL3T-12
  Diametro tubo tondo: φ20-360 mm
  Lato tubo quadro: □20-350 mm
  Precisione di posizionamento (X/Y): ±0,05 mm/1000 mm
  Ripetibilità (X/Y): ±0,05 mm
  Velocità massima di posizionamento (X/Y): 80 m/min
  Velocità massima di posizionamento (A/B/C): 80 rpm
  Lunghezza di carico max: 12200 mm
  Lunghezza di scarico: 0-12000 mm
  Peso max tubo: 850 kg
