Troncatrice-smussatrice stazionaria TD series

a motoread alta velocità

Panoramica

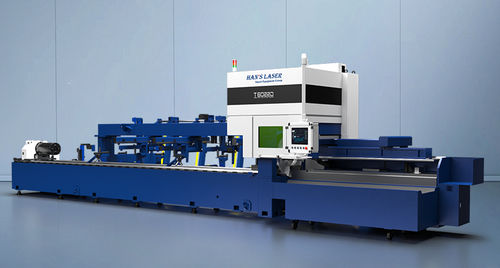

La TD Series di Han's Laser Smart Equipment Group (Han's Laser) è una macchina CNC per il taglio laser di tubi ad alta potenza progettata per soddisfare gli standard industriali internazionali. Dotata di sorgenti laser IPG/Han's e componenti di trasmissione ad alta precisione (cremagliera e pignone, guide lineari), lavora tubi in acciaio al carbonio, acciaio inox e leghe di alluminio (tondi, quadrati, ovali) con elevata velocità, precisione ed efficienza di costo per applicazioni di lavorazione di tubi metallici.

Caratteristiche principali

• Design modulare, combinazione flessibile: strutture modulari di carico e scarico consentono configurazioni adattabili alle esigenze produttive.
• Banco orizzontale saldato: struttura orizzontale con cremagliera di precisione e guide lineari per una trasmissione stabile; il basamento è una struttura saldata sottoposta a distensione delle tensioni, ricottura, lavorazione grezza, invecchiamento per vibrazione e lavorazione di finitura per garantire rigidità, precisione e stabilità a lungo termine.
• Testa di taglio Han's: sensore capacitivo per rilevamento ad alta precisione e risposta stabile.
• Sistema di azionamento: assi lineari X/Y/Z più assi rotativi A/B azionati da servomotori ad alto coppia per un controllo del movimento rapido e preciso.
• Mandrino pneumatico autocentrante a quattro ganasce: mandrino pneumatico a rulli a quattro ganasce con meccanismo di serraggio autocentrante integrato; costruzione in lamiera saldata con distensione delle tensioni e finitura di precisione per elevata rigidità e prestazioni dinamiche eccellenti.
• Sgombero polvere a pressione negativa interna: aspirazione a pressione negativa all'interno del tubo per un'operazione pulita e rispettosa dell'ambiente.
• Software di nesting professionale:
  • Include moduli di taglio per linee di intersezione, scanalature, fori, pattern e tagli multiangolo (WYSIWYG).
  • Genera file CAM e programmi CNC per il taglio di tubi tondi e quadrati.
  • Supporta una varietà di macchine di taglio laser CNC multiassi.
  • Supporto software: Windows 98/2000/NT/Vista con interfacce cinese e inglese (supporto per OS legacy indicato).

Moduli opzionali

• Alimentazione semi-automatica: modulo montato anteriormente per posizionare i tubi su scaffali a lotti, riducendo il tempo di preparazione del materiale grezzo.
• Alimentazione completamente automatica: modulo montato posteriormente con rastrelliera per l'accatastamento del materiale grezzo per l'approvvigionamento automatico dei tubi, migliorando la velocità di caricamento e l'efficienza produttiva.

Capacità di taglio (sintesi)
Modelli: T6016D / T6022D / T10025D / T6033D / T12033D / T12035D

Esempio di dati tecnici (solo a scopo di riferimento)
Modello | Potenza sorgente laser | Gamma massima di lavorazione | Velocità di taglio | Peso massimo del singolo tubo | Lunghezza di scarico (personalizzabile) | Velocità di posizionamento
T6016D / T6022D / T10025D / T6033D / T12033D / T12035D | 2000W / 3000W / 4000W / 6000W (opzionale) | φ15-220 mm / φ15-150 mm / φ15-254 mm / φ15-200 mm / φ11-330 mm / φ10-230 mm | 100 rpm | 100 kg / 150 kg / 200 kg | 0-2000 mm | 100 m/min

Specifiche tecniche

• Brand: Han's Laser Smart Equipment Group (Han's Laser)
• Serie / Nome modello: TD Series
• Opzioni sorgente laser: IPG / Han's laser; potenze disponibili: 2000W, 3000W, 4000W, 6000W (opzionale)
• Diametri tubi supportati (per modello): φ10–φ330 mm (range indicati sopra per modello)
• Velocità di taglio rotativa: fino a 100 rpm
• Peso massimo per tubo: fino a 200 kg (dipende dal modello)
• Lunghezza di scarico: personalizzabile fino a 0–2000 mm
• Velocità di posizionamento: fino a 100 m/min
• Assi e movimento: assi lineari X/Y/Z più assi rotativi A/B con servomotori ad alta coppia
• Mandrino: mandrino pneumatico autocentrante a quattro ganasce
• Controllo polveri: sgombero interno del tubo per pressione negativa
• Struttura: basamento orizzontale saldato con distensione delle tensioni e invecchiamento per vibrazione per stabilità a lungo termine
• Software: nesting/CAM professionale per tubi tondi e quadrati; supporto CNC multiassi; interfacce per Windows legacy disponibili
