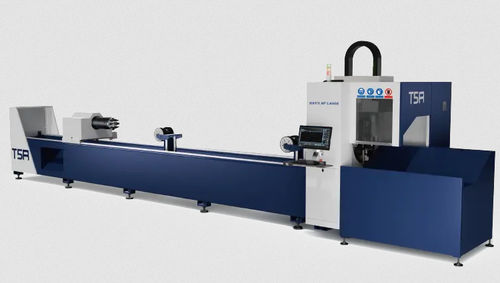

Troncatrice-smussatrice stazionaria MPS-T5

a motore

Panoramica
MPS-T5 è una macchina industriale per il taglio di tubi con laser a fibra, progettata per il taglio ad alta precisione di tubi tondi, quadrati, rettangolari e profili speciali simmetrici. Il modello adotta trasmissione a cremagliera e pignone, mandrini pneumatici autocentranti e propulsione rotativa per garantire posizionamento coerente e rotazione continua durante la lavorazione. Supporta lunghezze pezzo singolo fino a ≤6500 mm e un ampio intervallo di spessori parete per applicazioni strutturali e di profilatura.

Caratteristiche principali

• Basamento saldato ad alta rigidità: Struttura in profili saldati con trattamento termico e ricottura per garantire rigidità e stabilità dimensionale a lungo termine sotto carichi termici e dinamici.
• Mandrino autocentrante a collegamento: Mandrini anteriori e posteriori a due coppie collegate, autocentranti con serraggio pneumatico automatico, adatti per tubi tondi, quadrati, rettangolari, travi a I e profili speciali simmetrici.
• Mandrino formante CNC integrato: Protezione completa del mandrino per impedire l'ingresso di polvere; parti mobili indurite e resistenti all'usura e pinza a doppio rullo per una presa stabile durante la rotazione e la lavorazione.
• Supporto a ruote a diametro variabile per carico: Ruote di supporto regolabili per alimentare e sostenere pezzi lunghi, riducendo vibrazioni e migliorando rettilineità e precisione di taglio.
• Interfaccia operatore user-friendly: Interfaccia CNC intuitiva con feedback di processo in tempo reale; area di taglio completamente chiusa con porte di sicurezza e finestrini di controllo.
• Taglio frog jumping: Modalità di taglio intermittente (frog jumping) che riduce i tempi di inattività e aumenta la produttività; ogni punto di foratura risparmia circa 0,3 s.

Opzionali

• Caricamento semi-automatico: Lunghezza tubo 5500–6100 mm; peso per tubo ≤80 kg; tubo tondo Φ20 mm–Φ120 mm; tubo quadrato 20×20 mm–120×120 mm.
• Caricamento completamente automatico: Lunghezza tubo 5500–6000 mm; peso per tubo ≤90 kg; tubo tondo Φ20 mm–Φ150 mm; tubo quadrato 20×20 mm–120×120 mm; tubo rettangolare lato 20 mm–120 mm.
• Blocco scorie: Protezione della parete interna per ridurre graffi e adesione di scorie.
• Scaricatore a ruote a diametro variabile: Dispositivo di scarico flottante con struttura di stoccaggio per uno scarico efficiente; supporta il taglio di materiale grezzo e pezzi lunghi.

Capacità di taglio (riferimenti visivi presenti nella pagina)
Le immagini di riferimento mostrano esempi di taglio per profili e dimensioni di tubo diversi a scopo illustrativo.

Dati tecnici di esempio
Solo a scopo indicativo, i valori finali sono soggetti ai documenti tecnici ufficiali.
Model | Max processable pipe length | Maximum speed | Max operating acceleration | Max load capacity (single) | Tail material length | Range of material wall thickness | Processing capacity
T5 Mini | ≤6500mm | T5mini: 200R/min | 1.0g | 260kg (≤43kg/m) | ≥80mm | ≥0.8mm | H Beam ≤ 8#
T5 | ≤6500mm | T5: 120R/min | 1.0g | 260kg (≤43kg/m) | ≥80mm | ≥0.8mm | H Beam ≤ 20#

Specifiche tecniche

• Modello: MPS-T5
• Tipo di macchina: Macchina per il taglio di tubi con laser a fibra (trasmissione cremagliera e pignone, mandrino di serraggio pneumatico, propulsione rotativa)
• Profili supportati: Tubo tondo, tubo quadro, tubo rettangolare, trave a I e profili speciali simmetrici
• Lunghezza max lavorabile: ≤6500 mm
• Velocità di rotazione massima: T5 Mini 200R/min; T5 120R/min
• Accelerazione operativa massima: 1.0g
• Carico massimo (singolo): 260 kg (≤43 kg/m)
• Lunghezza minima di coda materiale: ≥80 mm
• Intervallo spessore parete: ≥0.8 mm
• Capacità di lavorazione (trave H): T5 Mini ≤ 8#; T5 ≤ 20#
• Moduli opzionali: Caricamento semi-automatico, Caricamento completamente automatico, Blocco scorie, Scaricatore a ruote a diametro variabile
