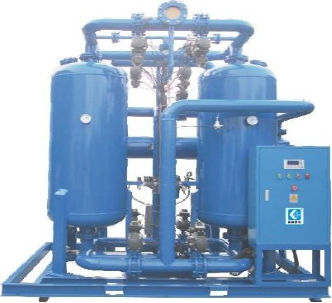

Essiccatore per aria compressa ad adsorbimento KXC series

ad adsorbimento a rigenerazione con calore di compressionead adsorbimento con caloreraffreddato ad acqua

Panoramica del prodotto
La serie KXC è un essiccatore ad adsorbente rigenerativo che recupera il calore di mandata del compressore per rigenerare l'adsorbente, seguito da raffreddamento e separazione dell'umidità per fornire aria compressa a basso punto di rugiada. Progettato per installazioni a valle di mandate compressore ad alta temperatura con disponibilità di acqua di raffreddamento.

Principio di funzionamento e caratteristiche

• Utilizza il calore di mandata del compressore per la rigenerazione dell'adsorbente, riducendo la necessità di riscaldamento ausiliario.
• Fasi di raffreddamento e separazione che rimuovono la condensa e l'umidità residua dopo la rigenerazione per proteggere gli impianti a valle.

Specifiche tecniche principali

• Modelli pubblicati: 16
• Intervallo di portate nominali: 23 a 510 Nm³/min
• Consumo acqua di raffreddamento: 8,6 a 250 t/h
• Dimensioni di collegamento (tipiche): DN65 a DN350
• Intervallo lunghezze: 2070 a 9100 mm
• Intervallo larghezze: 1030 a 3620 mm
• Intervallo altezze: 2310 a 3860 mm
• Intervallo pesi: 1480 a 19200 kg
• Metodo di rigenerazione: utilizza il calore di mandata del compressore per rigenerare l'adsorbente seguito da raffreddamento e separazione dell'umidità

Modelli e specifiche

• KXC-200: Portata nominale 23 Nm³/min; Acqua di raffreddamento 8,6 t/h; Collegamento DN65; L 2070 mm; W 1030 mm; H 2310 mm; Peso 1480 kg
• KXC-250: Portata nominale 27 Nm³/min; Acqua di raffreddamento 10,8 t/h; Collegamento DN80; L 2410 mm; W 1200 mm; H 2430 mm; Peso 1720 kg
• KXC-300: Portata nominale 34 Nm³/min; Acqua di raffreddamento 12,8 t/h; Collegamento DN80; L 2740 mm; W 1350 mm; H 2650 mm; Peso 1980 kg
• KXC-400: Portata nominale 45 Nm³/min; Acqua di raffreddamento 17,2 t/h; Collegamento DN100; L 2900 mm; W 1510 mm; H 2780 mm; Peso 2500 kg
• KXC-500: Portata nominale 55 Nm³/min; Acqua di raffreddamento 21,4 t/h; Collegamento DN100; L 3050 mm; W 1690 mm; H 2830 mm; Peso 3130 kg
• KXC-600: Portata nominale 65 Nm³/min; Acqua di raffreddamento 26,5 t/h; Collegamento DN125; L 3190 mm; W 1810 mm; H 2880 mm; Peso 3920 kg
• KXC-800: Portata nominale 87 Nm³/min; Acqua di raffreddamento 34,5 t/h; Collegamento DN150; L 3300 mm; W 1920 mm; H 2910 mm; Peso 4650 kg
• KXC-1000: Portata nominale 110 Nm³/min; Acqua di raffreddamento 43,1 t/h; Collegamento DN150; L 3520 mm; W 2100 mm; H 2990 mm; Peso 5690 kg
• KXC-1200: Portata nominale 130 Nm³/min; Acqua di raffreddamento 52,3 t/h; Collegamento DN150; L 3700 mm; W 2330 mm; H 3170 mm; Peso 6530 kg
• KXC-1500: Portata nominale 160 Nm³/min; Acqua di raffreddamento 65 t/h; Collegamento DN200; L 3900 mm; W 2450 mm; H 3200 mm; Peso 7500 kg
• KXC-2000: Portata nominale 210 Nm³/min; Acqua di raffreddamento 90 t/h; Collegamento DN200; L 4680 mm; W 2750 mm; H 3510 mm; Peso 9230 kg
• KXC-2500: Portata nominale 260 Nm³/min; Acqua di raffreddamento 108 t/h; Collegamento DN250; L 5400 mm; W 3000 mm; H 3720 mm; Peso 12400 kg
• KXC-3000: Portata nominale 320 Nm³/min; Acqua di raffreddamento 132 t/h; Collegamento DN250; L 6900 mm; W 3300 mm; H 3940 mm; Peso 14300 kg
• KXC-3500: Portata nominale 360 Nm³/min; Acqua di raffreddamento 161 t/h; Collegamento DN300; L 7540 mm; W 3470 mm; H 3920 mm; Peso 15900 kg
• KXC-4000: Portata nominale 410 Nm³/min; Acqua di raffreddamento 200 t/h; Collegamento DN300; L 8210 mm; W 3580 mm; H 3850 mm; Peso 17200 kg
• KXC-5000: Portata nominale 510 Nm³/min; Acqua di raffreddamento 250 t/h; Collegamento DN350; L 9100 mm; W 3620 mm; H 3860 mm; Peso 19200 kg

Applicazioni

• Sistemi di essiccazione profonda dell'aria compressa a valle di mandata compressore ad alta temperatura.
• Processi industriali che richiedono aria compressa a basso punto di rugiada quando è disponibile acqua di raffreddamento (impianti di processo, industria pesante, pneumatici per verniciatura e strumentazione).

Prodotti correlati

• KXD Heatless Dryer
• KXR Heated-Purge Dryer
• KXB Blower-Purge Dryer

Dati tecnici principali

• Serie: KXC Series (essiccatore ad adsorbente rigenerativo con calore di compressione)
• Modelli pubblicati: 16
• Intervallo di portate: 23 a 510 Nm³/min
• Consumo acqua di raffreddamento: 8,6 a 250 t/h
• Dimensioni di collegamento: DN65 a DN350
• Lunghezza: 2070 a 9100 mm
• Larghezza: 1030 a 3620 mm
• Altezza: 2310 a 3860 mm
• Peso: 1480 a 19200 kg
• Metodo di rigenerazione: utilizzo del calore di mandata del compressore seguito da raffreddamento e separazione dell'umidità
