Refrigeratore secondario di aria compressa KL series

per compressoreper aria di processoper essiccatore d’aria

Panoramica del prodotto I post-refrigeratori KLF/KLW riducono la temperatura dell'aria compressa dopo la compressione. I modelli KLF utilizzano il raffreddamento ad aria e coprono portate dichiarate da 1,6 a 45 m³/min. I modelli KLW utilizzano il raffreddamento ad acqua e coprono portate da 1,6 a 110 m³/min. Le due gamme sono elencate separatamente in modo che la scelta possa tenere conto della portata, del metodo di raffreddamento, dei collegamenti e delle condizioni del sito. Per il raffreddamento dell’aria compressa a valle di un compressore d’aria e a monte della rimozione della condensa, della filtrazione o dell’essiccazione. Caratteristiche del prodotto

• KLF e KLW rimangono gamme di modelli distinte con tabelle delle specifiche separate.
• La tabella KLF riporta l’alimentazione elettrica, le dimensioni, la potenza del motore e gli attacchi dell’aria.
• La tabella KLW riporta il diametro del serbatoio, l’altezza, gli attacchi dell’aria, gli attacchi dell’acqua di raffreddamento e il consumo d’acqua.

Specifiche del prodotto Metodo di raffreddamento KLF: raffreddamento ad aria Intervallo di portata KLF: 1,6–45 m³/min Metodo di raffreddamento KLW: raffreddamento ad acqua Intervallo di portata KLW: 1,6–110 m³/min Modelli e specifiche Modelli raffreddati ad aria della serie KLF (intestazione della tabella) Modello | Portata nominale (m³/min) | Alimentazione | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | Potenza motore (W) | Attacco ingresso/uscita aria KLF-1N | 1,6 m³/min | 220 V/1/50 | 600 | 200 | 700 | 50 | ZG1" KLF-2N | 2,6 m³/min | 220 V/1/50 | 650 | 200 | 700 | 110 | ZG1" KLF-3N | 3,8 m³/min | 220 V/1/50 | 650 | 250 | 700 | 110 | ZG1" KLF-6N | 7 m³/min | 220 V/1/50 | 800 | 270 | 800 | 140 | ZG1-1/2" KLF-10N | 11,5 m³/min | 220 V/1/50 | 1180 | 270 | 850 | 220 | ZG2" KLF-12N | 13,5 m³/min | 220 V/1/50 | 1180 | 270 | 1000 | 280 | ZG2" KLF-15N | 17 m³/min | 380 V/3/50 | 1500 | 340 | 1075 | 360 | DN65 KLF-20N | 23 m³/min | 380 V/3/50 | 1500 | 340 | 1090 | 360 | DN65 KLF-25N | 27 m³/min | 380 V/3/50 | 1670 | 340 | 1100 | 500 | DN80 KLF-30N | 34 m³/min | 380 V/3/50 | 1800 | 400 | 1230 | 900 | DN80 KLF-40N | 45 m³/min | 380 V/3/50 | 1880 | 400 | 1330 | 900 | DN100 Modelli raffreddati ad acqua della serie KLW (intestazione della tabella) Modello | Portata nominale (m³/min) | Diametro del serbatoio D (mm) | Altezza H (mm) | Attacco ingresso/uscita aria | Attacco ingresso/uscita acqua di raffreddamento | Consumo di acqua di raffreddamento (m³/h) KLW-1N | 1,6 m³/min | Φ133 | 1350 | G1" | 1/2" | 0,45 KLW-2N | 2,6 m³/min | Φ159 | 1320 | G1" | 3/4" | 0,96 KLW-3N | 3,8 m³/min | Φ159 | 1320 | G1" | 3/4" | 1,0 KLW-6N | 7,0 m³/min | Φ159 | 1507 | G1-1/2" | 1" | 2,6 KLW-8N | 8,5 m³/min | Φ159 | 1507 | G1-1/2" | 1" | 2,63 KLW-10N | 11,5 m³/min | Φ159 | 1507 | G2" | 1-1/4" | 4,3 KLW-12N | 13 m³/min | Φ219 | 1620 | G2" | 1-1/4" | 5,2 KLW-15N | 17 m³/min | Φ219 | 1875 | DN65 | 1-1/2" | 7,3 KLW-20N | 23 m³/min | Φ273 | 1850 | DN65 | 2" | 9,9 KLW-25N | 27 m³/min | Φ273 | 1870 | DN80 | 2" | 11,6 KLW-30N | 34 m³/min | Φ273 | 1453 | DN80 | 2" | 14,6 KLW-40N | 45 m³/min | Φ325 | 1926 | DN100 | 2-1/2" | 19,5 KLW-50N | 55 m³/min | Φ325 | 1950 | DN100 | 2-1/2" | 23,7 KLW-60N | 65 m³/min | Φ325 | 2065 | DN125 | 3" | 28 KLW-80N | 87 m³/min | Φ377 | 2156 | DN150 | 3" | 37,5 KLW-100N | 110 m³/min | Φ377 | 2390 | DN150 | 4" | 47,5 Caratteristiche / specifiche tecniche

• Metodi di raffreddamento: KLF = raffreddamento ad aria; KLW = raffreddamento ad acqua.
• Intervalli di portata: KLF 1,6–45 m³/min; KLW 1,6–110 m³/min.

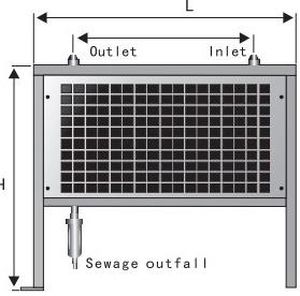

• Campi della tabella KLF: modello, portata nominale, alimentazione elettrica, lunghezza, larghezza, altezza, potenza del motore, attacchi di ingresso/uscita dell’aria.
• Campi della tabella KLW: modello, portata nominale, diametro del serbatoio (D), altezza (H), attacchi di ingresso/uscita dell’aria, attacchi di ingresso/uscita dell’acqua di raffreddamento, consumo di acqua di raffreddamento (m³/h).
• Applicazione: raffreddamento dell’aria compressa a valle del compressore e a monte della rimozione della condensa, della filtrazione o dell’essiccazione.
