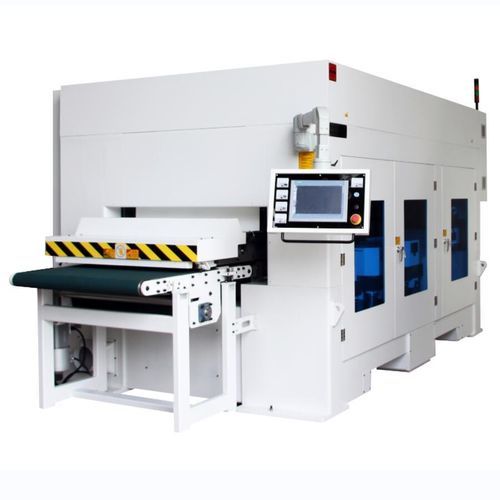

Rettificatrice piana SG series

per lamiera metallicaper pezzi da lavorarea tavola fissa

Panoramica del prodotto
Progettato per rimuovere i residui di scoria dai pezzi tagliati al plasma e a fiamma garantendo superfici superiore e inferiore pulite e bordi arrotondati e rifiniti. Adatto come soluzione di levigatura doppia faccia per parti grandi, medie e piccole sulle linee di produzione intelligenti. Il meccanismo di levigatura principale utilizza il brevetto 祥生 "macchina e metodo di sbavatura e smussatura a un giro e due levigature" ed è dotato di cartucce abrasive con perni elastici in acciaio e cartucce con fogli abrasivi elastici che agiscono su spigoli e bordi dei fori per una levigatura automatica efficiente e pulita, riducendo significativamente la manodopera e i costi dei consumabili. Il sistema è adatto a lavorazioni ad alto carico e alto volume, particolarmente indicato per la rimozione della scoria dopo taglio al plasma o a fiamma. L'apparecchiatura supporta il controllo da PC host con interfacce aperte per l'integrazione nei sistemi di controllo centralizzati delle linee intelligenti.

Modelli
SG1030-3TB+B / SG2400-3TB+B

SG1030-3TB+B — per pezzi piccoli nei terminali di smistamento intelligenti: caratteristiche

• Telaio saldato ad alta rigidità con finitura sabbiata.
• Sistema di trasporto con design unico; banco magnetico a livelli per adsorbimento frontale e posteriore.
• I pezzi piccoli possono essere lavorati su entrambe le facce senza ribaltamento.
• Lavorazione a passaggio in serie con apertura fissa dell'apparecchio per un funzionamento semplice ed efficiente.
• Componenti rotanti ad alta velocità con cuscinetti importati.
• Progettazione modulare dei blocchi abrasivi e processo produttivo.
• Dispositivo di raccolta scorie e sistema di aspirazione per un ambiente di lavoro pulito.
• Consumabili comuni: cartucce abrasive con perni elastici in acciaio / cartucce con fogli abrasivi elastici.
• Modello opzionale disponibile con larghezza 1300 mm.

SG1030-3TB+B — specifiche
Larghezza di lavoro: 1000 mm
Spessore consigliato: 3–80 mm
Velocità di alimentazione: 1–5 m/min
Peso: 10000 KGS

SG2400-3TB+B — per pezzi grandi nei terminali di smistamento intelligenti: caratteristiche

• Telaio saldato ad alta rigidità con finitura sabbiata.
• Lavorazione a passaggio in serie con apertura fissa dell'apparecchio per un funzionamento semplice ed efficiente.
• Sistema di trasporto a rulli con serraggio heavy-duty.
• Componenti rotanti ad alta velocità con cuscinetti importati.
• Progettazione modulare dei blocchi abrasivi e processo produttivo.
• Dispositivo di raccolta scorie e sistema di aspirazione per un ambiente di lavoro pulito.
• Consumabili comuni: cartucce abrasive con perni elastici in acciaio / cartucce con fogli abrasivi elastici.
• Modelli opzionali disponibili con larghezze superiori a 2400 mm.

SG2400-3TB+B — specifiche
Larghezza di lavoro: 2400 mm
Spessore consigliato: 3–80 mm
Velocità di alimentazione: 1–5 m/min
Peso: 13000 KGS

Caratteristiche aggiuntive

• Il meccanismo di levigatura principale è una struttura brevettata 祥生 che leviga automaticamente spigoli e bordi dei fori per ridurre manodopera e consumo di materiali.
• L'apparecchiatura supporta il controllo da PC host con interfacce aperte per una facile integrazione nei sistemi di controllo centralizzati delle linee di produzione intelligenti.

Caratteristiche / Specifiche tecniche

• Processi applicabili: rimozione della scoria e arrotondamento dei bordi per tagli al plasma e a fiamma.
• Consumabili comuni: cartucce abrasive con perni elastici in acciaio, cartucce con fogli abrasivi elastici.
• Controllo: controllo da PC host, interfacce aperte, supporta integrazione in linee di produzione intelligenti.
• Intervallo di spessore tipico: 3–80 mm.
• Velocità di alimentazione tipica: 1–5 m/min.
• Esempi di larghezze di lavoro: SG1030-3TB+B — 1000 mm; SG2400-3TB+B — 2400 mm (modelli più larghi opzionali).
• Esempi di peso macchina: SG1030-3TB+B — 10000 KGS; SG2400-3TB+B — 13000 KGS.
