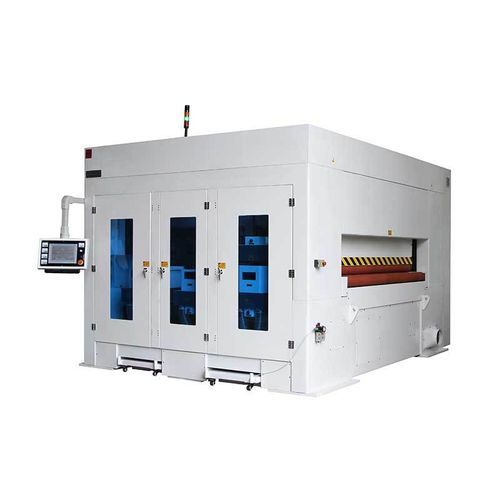

Sbavatrice a nastro SG1030-3TB+B

a rulli con spazzolebanda abrasivaa martelli

Applicazioni
Dopo il taglio, i pezzi vengono innanzitutto smistati per dimensione e categoria e poi inviati alle macchine per la rimozione delle scorie. Il SG1030-3TB+B è progettato per pezzi piccoli; i pezzi più grandi sono lavorati su macchine a maggiore larghezza. I pezzi, caricati in modo casuale (manuale o automatico) su un nastro, vengono smistati da bracci robotici a guida visiva che li distribuiscono a nastri secondari che alimentano le stazioni di sbavatura. La linea è dotata di una stazione a nastro trasversale di tipo carosello brevettata con processo "una cinghia, due passaggi". Ogni macchina (larghezze di lavoro 1000 mm e 2400 mm) ha la stessa configurazione delle postazioni: tre stazioni a nastro trasversale superiore e inferiore che permettono la lavorazione simultanea di entrambi i lati. Le prime due corse utilizzano numerosi blocchi di perni in lega metallica ad alta durezza per martellare e scalpellare le scorie; la terza corsa monta blocchi abrasivi in carta abrasiva densa e flap Scotch-Brite per pulire e arrotondare bordi e fori eliminando le parti taglienti.

Panoramica caratteristiche macchina

• Struttura portante pesante saldata: sabbiata e verniciata a polvere
• Progettazione del nastro sezionato per lavorazione doppia faccia
• Tipo di alimentazione: passaggio continuo, lavorazione a lotti
• Rulli essenziali bilanciati; cuscinetti adatti ad alte velocità
• Configurazione postazioni flessibile; vari tipi di consumabili disponibili
• Aspirazione polveri integrata per ridurre l'esposizione alla polvere metallica
• Consumabili comuni: blocchi perni e blocchi abrasivi
• Larghezze di lavoro configurabili: 1000 mm (standard), opzionali 1300 mm e 1600 mm

Configurazione opzionale
Testa a nastro abrasivo triangolare stretta opzionale specifica per pezzi tagliati al laser ad alta potenza con scorie dure e fuse.

Scheda tecnica
Larghezza lavoro massima: 1000 mm
Intervallo spessore lavoro: 3–80 mm
Velocità nastro: 1–5 m/min
Peso: 10000 kg

Specifiche tecniche

• Modello: SG1030-3TB+B
• Larghezza lavoro massima: 1000 mm
• Intervallo spessori: 3–80 mm
• Velocità nastro: 1–5 m/min
• Peso: 10000 kg
• Configurazione postazioni: 3 stazioni a nastro trasversale alto/basso (due con blocchi di perni in lega metallica; terza con blocchi abrasivi)
• Modalità di lavorazione: lavorazione simultanea doppia faccia; passaggio a lotti
• Struttura: costruzione pesante saldata, sabbiata e verniciata a polvere
• Consumabili: blocchi perni, blocchi abrasivi; testa abrasiva triangolare stretta opzionale per scorie laser pesanti
• Larghezze disponibili: standard 1000 mm; opzionali 1300 mm e 1600 mm
