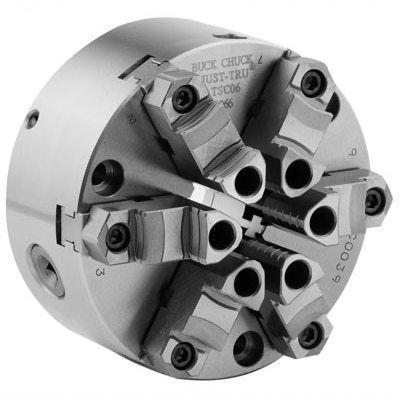

Mandrino di tornitura a serraggio manuale ATSC

in acciaiodi grande precisionecon morsa

Panoramica
Il mandrino a vite ATSC con corpo in acciaio forgiato è un mandrino per tornio progettato per garantire elevata ripetibilità e concentricità costante su pezzi duplicati. Il progetto prevede un gioco incorporato di .020" tra la cavità del corpo del mandrino e il mozzo della piastra di montaggio per consentire il movimento delle viti opposte e permettere regolazioni micro-precise. La regolazione iniziale richiede meno di un minuto e raggiunge una ripetibilità di .0005" TIR sui pezzi corrispondenti.

Perché scegliere questo mandrino ATSC?
Progettato per ambienti di produzione e lavorazioni di precisione, questo mandrino offre regolazione micro-fine e geometria interna stabile per mantenere tolleranze ristrette nei lotti.

Caratteristiche e vantaggi

• 4 viti di micro-regolazione che garantiscono ripetibilità di .0005" TIR
• Corpo in acciaio forgiato idoneo a velocità di mandrino più elevate
• Scroll temprato e rettificato, bilanciato con precisione per maggiore durata e accuratezza
• Morse e ingranaggi temprati per una maggiore durata
• Morse master a linguetta e scanalatura secondo standard americano per flessibilità negli utensili superiori

Applicazioni

• Lavorazioni di precisione di componenti duplicati
• Produzioni ad alto volume
• Operazioni che richiedono giri elevati del mandrino

Documentazione prodotto
La brochure prodotto contiene specifiche dettagliate e informazioni di catalogo.

Specifiche

• Ripetibilità: .0005" TIR su pezzi duplicati
• Gioco incorporato: .020" tra la cavità del corpo del mandrino e il mozzo della piastra di montaggio
• Tempo di regolazione: meno di un minuto per raggiungere la precisione richiesta
• Meccanismo di regolazione: 4 viti di micro-regolazione
• Materiale del corpo: acciaio forgiato per velocità di tornio più elevate
• Scroll: temprato e rettificato, bilanciato con precisione
• Morse e ingranaggi: temprati per maggiore durata
• Interfaccia utensili superiori: morse master a linguetta e scanalatura secondo standard americano
