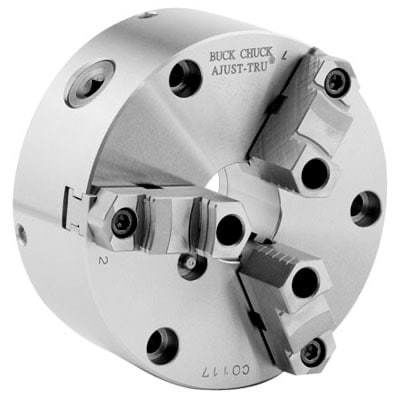

Mandrino di serraggio di pezzo di rettifica AT

per meccanica di precisioneper torniturabilanciato

Panoramica del prodotto
I mandrini a spirale garantiscono una concentricità molto precisa e offrono una ripetibilità di 0.0005" su pezzi duplicati. Questa precisione è ottenuta grazie a un gioco integrato di 0.020" tra la cavità del corpo del mandrino e il mozzo della piastra di montaggio, che consente alle viti opposte un movimento sufficiente per allineare il pezzo con precisione. La regolazione richiede meno di un minuto; una volta impostata, non è necessario alcun ulteriore intervento per mantenere 0.0005" TIR sui pezzi duplicati.

Caratteristiche e Vantaggi

• Ripetibilità di 0.0005" su pezzi duplicati (alcuna documentazione fa riferimento anche a 0.001")
• Corpo in ghisa per una soluzione di produzione più economica
• Scroll (spirale) temprato e rettificato, bilanciato per maggiore precisione
• Morse temprate e rettificate per una maggiore durata

Applicazioni

• Lavorazioni di officina e tornitura di precisione
• Operazioni di rettifica

Specifiche tecniche

• Ripetibilità: 0.0005" (la documentazione fa anche riferimento a 0.001")
• Gioco tra la cavità del mandrino e il mozzo della piastra di montaggio: 0.020"
• Materiale del corpo: ghisa
• Scroll: temprato e rettificato, bilanciato per maggiore precisione
• Morse: temprate e rettificate per una vita utile più lunga
• Tempo di regolazione per raggiungere la precisione: meno di un minuto
