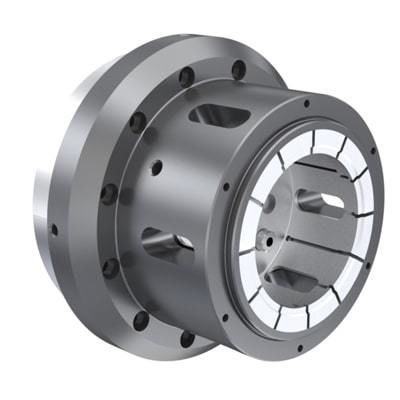

Portapinze di rettifica

per tornituraper tornitura internaper scanalatura

Panoramica del prodotto La gamma di mandrini a pinza Rim-Lok offre una soluzione rapida, flessibile e conveniente per il bloccaggio dei pezzi. Progettati per le operazioni di secondo e ultimo tornitura, i Rim-Lok funzionano in modalità richiamo (pull-back) e si adattano alla maggior parte dei torni CNC standard; il comando può avvenire tramite il cilindro principale della macchina. Prodotti da Forkardt con selezione di materiali proprietaria e trattamento termico, questi mandrini garantiscono lunga durata, riduzione dei tempi di cambio e tenuta costante del pezzo. Le pinze Forkardt offrono ripetibilità di 0,0005" TIR (0,013 mm) o migliore, assicurando stabilità di serraggio durante l'operazione di lavorazione.

Vantaggi

• Accelerazione più rapida fino alla velocità di lavoro, riducendo i tempi ciclo
• Minore influenza della forza centrifuga per una forza di serraggio più costante alle varie velocità
• Maggiore copertura di presa che riduce il rischio di deformazione per tubi e pareti sottili
• Riduzione delle vibrazioni
• Tempi di set-up più brevi
• Migliore precisione di lavorazione
• Design sigillato contro contaminazioni
• Compatibilità ad alte velocità con elevata forza di presa
• Azionamento a richiamo per posizionamento laterale preciso
• Posizionamento assiale fisso
• Design modulare che permette l'intercambiabilità

Caratteristiche tecniche

• Disponibile nelle varianti ID Grip e OD Grip
• Costruzione sigillata
• Capacità ad alto numero di giri
• Alta forza di presa
• Ripetibilità entro 0,013 mm (0,0005")
• Idoneo per sistemi di carico automatico
• Azionamento a richiamo per localizzazione laterale
• Posizionamento assiale fisso
• Azionabile tramite astina di trazione o tubo
• Facilmente modificabile per applicazioni speciali
• Design modulare per intercambiabilità
• Disponibili più opzioni di montaggio per macchina

Applicazioni

• Applicazioni con forze di taglio laterali aumentate
• Tornitura pesante o fresatura di scanalature sul diametro esterno
• Operazioni di sgrossatura
• Rettifica
• Centri di lavorazione fissi
• Carter differenziali per automotive
• Giunzioni componenti automotive (CG join)
• Componenti rotore aeronautico
• Operazioni di tornitura verticale

Specifiche tecniche

• Nome commerciale: Rim-Lok ID Grip Collet System
• Tipi di presa: varianti ID Grip e OD Grip
• Azionamento: azionamento a richiamo per localizzazione laterale; azionabile tramite astina di trazione/tubo; compatibile con il cilindro principale della macchina
• Localizzazione: posizione assiale fissa
• Design: sigillato e modulare, consentendo intercambiabilità e diversi montaggi macchina
• Prestazioni: capacità ad alte RPM e alta forza di presa; effetto centrifugo ridotto sul serraggio
• Ripetibilità: entro 0,013 mm (0,0005") o migliore
• Adatto per: sistemi di carico automatico; facilmente modificabile per applicazioni speciali
• Costruzione: selezione materiali e trattamento termico proprietari per vita utile estesa e riduzione dei fermi
• Formato: design leggero e compatto per adattarsi alla maggior parte dei torni CNC standard
