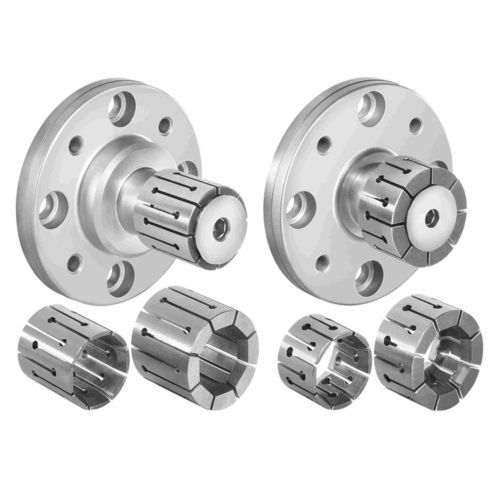

Pinza di serraggio pneumatica Tork-Lok ID

Panoramica
Il sistema di colletto a presa interna Tork-Lok è una soluzione di bloccaggio versatile progettata per sostituire collet standard o mandrini a 3 ganasce per migliorare produttività, tempi di set-up e di cambio, e precisione, offrendo al contempo un'ampia gamma di presa interna per variazioni del pezzo.

Progettazione e informazioni generali
Il design dell'albero Tork-Lok fornisce una piattaforma di bloccaggio flessibile. Le superfici rettificate di precisione su collet e alberi migliorano la precisione a lungo termine e la trasmissione della coppia. I componenti sono standardizzati per consentire intercambiabilità e molteplici configurazioni. L'albero individua fori dritti o conici sul vero centro. Il sistema è disponibile con alberi in versione English (pollici) o Metrica. L'albero metrico presenta un pattern di montaggio a tre fori, tolleranze più strette per dimensione e parallelismo, una superficie rettificata di precisione per un migliore posizionamento e predisposizioni sulla flangia per il rilevamento pneumatico. Entrambe le versioni di albero accettano gli stessi collet. Sono disponibili fissaggi opzionali: un fissaggio di bloccaggio manuale a basso costo e manutenzione minima, oppure un cilindro pneumatico montabile a filo azionabile tramite valvola aria.

Vantaggi

• Gamma di presa flessibile per adattarsi alle variazioni dei pezzi
• Disponibile con alberi metrici e English (pollici)
• Componenti standardizzati permettono intercambiabilità e diverse combinazioni
• Opzione di sistema autonomo con cilindro pneumatico o fissaggio di bloccaggio manuale
• Superfici rettificate che migliorano precisione di posizionamento e trasmissione della coppia
• L'albero individua fori dritti o conici sul vero centro
• L'albero metrico offre un pattern di montaggio migliorato e tolleranze più strette

Caratteristiche tecniche

• Superfici rettificate di precisione su collet e alberi per maggiore precisione a lungo termine e trasmissione coppia
• Componenti standardizzati e intercambiabili per combinazioni flessibili di collet, alberi e fissaggi
• L'albero individua fori dritti o conici sul vero centro
• Albero metrico: pattern a tre fori, tolleranze più strette per dimensione e parallelismo, superficie rettificata, predisposizioni flangia per rilevamento aria
• Fissaggio di bloccaggio manuale opzionale o azionamento tramite cilindro pneumatico

Applicazioni

• Scocche differenziali per automotive
• Dischi/rotori freno automotive
• Giunti sferici
• Pistoni
• Tamburi freno anteriori
• Blank per ingranaggi
• Corpi pompa
• Piastroni di compressione

Sistemi Tork-Lok ID disponibili

• Tork-Lok ID LS — serie Long, albero montaggio English
• Tork-Lok ID SS — serie Short, albero montaggio English

Specifiche tecniche

• Famiglia prodotto: Tork-Lok ID Grip Collet System
• Versioni albero: English (pollici) e Metrico
• Migliorie albero metrico: pattern di montaggio a tre fori, tolleranze più strette per dimensione e parallelismo, superficie rettificata di precisione, predisposizioni flangia per rilevamento aria
• Serie: Long (LS) e Short (SS)
• Opzioni fissaggio: fissaggio di bloccaggio manuale o azionamento tramite cilindro pneumatico
• Metodo di presa: presa per diametro interno (ID)
• Capacità di posizionamento: fori dritti o conici sul vero centro
• Intercambiabilità componenti: componenti standardizzati consentono varie combinazioni
• Manutenzione: il fissaggio manuale offre bassa manutenzione; opzione pneumatic disponibile per automazione
