Membrana per applicazioni pneumatiche

in acciaioad alta performance

Panoramica del prodotto

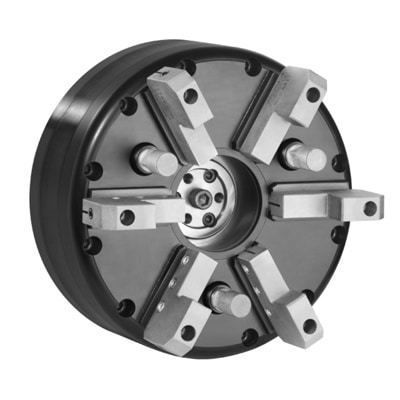

Mandrino a diaframma ad alta precisione per applicazioni di tornitura e rettifica universali. Il Master Jaw Diaphragm utilizza un diaframma flessibile (assenza di parti scorrevoli) per garantire concentricità ripetibile e ridurre l'usura nelle operazioni di serraggio interne ed esterne.

Componenti inclusi

• Progettazione ganasce a coda di rondine con gruppo diaframma unitario
• Cilindro pneumatico autonomo
• Adattatore per piastra frontale
• Giunto rotante a scorrimento
• Istruzioni di montaggio

Vantaggi

• Assenza di parti scorrevoli — elimina attrito e usura
• Azione per flessione che assicura concentricità controllata e costante
• Il diaframma in acciaio a molla fornisce la pressione di serraggio per superfici interne ed esterne

Caratteristiche tecniche
L'aria viene immessa attraverso il mandrino e la piastra adattatrice tramite un tubo 1/4". Con la pressione d'aria il pistone avanza di circa 0,030"; una manica di spinta trasmette il movimento al diaframma. Quando il diaframma si flette le ganasce si aprono e il pezzo viene caricato. Per serrarlo si elimina l'aria: il diaframma si rilassa e le ganasce si chiudono fino al contatto con il pezzo, centrando lo stesso. La concentricità costante è mantenuta con una corsa massima controllata pari a 1/3 della tolleranza del pezzo.

Applicazioni

• Componenti e produzione per l'automotive
• Produzione di alberi a camme
• Rettifica e rettifica di finitura
• Operazioni secondarie: rettifica, alesatura, fresatura frontale, tornitura leggera

Caratteristiche / specifiche tecniche

• Nome prodotto: Master Jaw Diaphragm (mandrino a diaframma universale ad alta precisione)
• Principio di funzionamento: flessione del diaframma, nessuna parte scorrevole
• Ingresso aria: tubo 1/4" (attraverso mandrino e piastra adattatrice)
• Corsa pistone sotto pressione: ≈ 0,030"
• Azionamento ganasce: manica di spinta trasmette il movimento al diaframma; ganasce aperte con aria, chiuse a aria spenta
• Controllo concentricità: costante, gioco massimo ≤ 1/3 della tolleranza pezzo
• Pressione di serraggio: fornita dal diaframma in acciaio a molla per superfici interne/esterne
• Componenti inclusi: gruppo diaframma unitario, cilindro pneumatico autonomo, adattatore per piastra, giunto rotante a scorrimento
• Usi tipici: rettifica, finitura, lavori su alberi a camme, parti automobilistiche, operazioni secondarie di lavorazione
