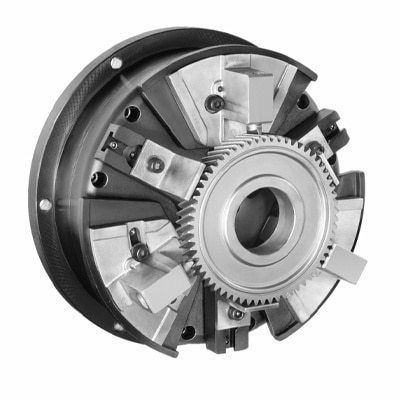

Mandrino di tornitura a diaframma

a pinza elasticain acciaiodi grande precisione

Panoramica del prodotto
I mandrini a diaframma Universal Gear (UG) sono mandrini ad alta precisione, di tipo diaframma, progettati per lunghe serie produttive con cambi utensile poco frequenti. Il sistema UG si adatta a molte configurazioni di ingranaggi richiedendo un minimo utensile superiore. Il cambio tra tipologie di ingranaggi è rapido e può essere eseguito in pochi minuti. I mandrini a diaframma non contengono parti scorrevoli o soggette a usura, riducendo fermi macchina e costi di manutenzione.

Vantaggi

• Nessuna parte scorrevole — elimina attrito e usura, riducendo la manutenzione.
• Il diaframma in acciaio a molla genera la pressione di serraggio su superfici interne o esterne per una concentricità controllata.
• Precisione costante e ripetibile nelle serie produttive.
• Azione di richiamo contro battute fisse per posizionamento positivo e ripetibile.
• La mobilità del diaframma consente il floating per compensare errori di spaziatura dovuti a lavorazione o distorsioni da trattamento termico.
• Cambio ingranaggio semplice e rapido che riduce i tempi di set-up.

Caratteristiche tecniche

• Sistema di serraggio tipo diaframma senza parti scorrevoli o soggette a usura.
• Diaframma in acciaio a molla che fornisce pressione di serraggio uniforme per presa interna ed esterna.
• Azione di richiamo contro battute fisse per posizionamento accurato e ripetibile.
• Capacità di floating del diaframma per accogliere variazioni di spaziatura e distorsioni.
• Progettato per concentricità costante e alta precisione in tornitura dura e rettifica.

Applicazioni

• Famiglie di ingranaggi tra cui:
  • Sole
  • Anello
  • Pignone
  • Uscita
  • Denti diritti
  • Ingranaggi elicoidali
• Operazioni di tornitura dura e rettifica
• Componenti per giunti omocinetici (CV) per automotive e parti di ingranaggi correlate

Brochure prodotto
La brochure Universal Gear è disponibile presso il produttore con gamme e specifiche dettagliate.

Specifiche tecniche

• Tipo di prodotto: Mandrino a diaframma Universal Gear (UG).
• Uso previsto: Lunghe serie produttive con cambi utensile poco frequenti; adattabile a molte configurazioni di ingranaggi.
• Meccanismo di serraggio: Diaframma in acciaio a molla, senza parti scorrevoli.
• Posizionamento/Controllo: Azione di richiamo contro battute fisse per localizzazione positiva e ripetibile.
• Compensazione: Floating del diaframma per compensare errori di spaziatura dovuti a lavorazione o trattamento termico.
• Manutenzione: Minima — nessuna parte mobile soggetta a usura, riduzione dei fermi macchina.
• Cambio utensile: Semplice e rapido tra tipi di ingranaggi (minuti) con minimo utensile superiore.
• Prestazioni: Concentricità controllata e alta precisione adatte a tornitura dura, rettifica e lavorazione degli ingranaggi.
