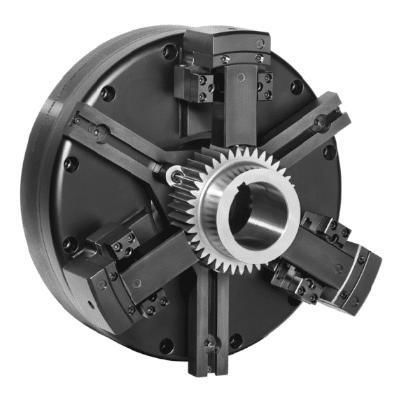

Mandrino di serraggio di pezzo per tornitura PLD

di rettificapull-backcon cambio rapido

Panoramica del prodotto
Il mandrino a diaframma Pitch Line (PLD) è un mandrino a diaframma ad alta precisione ad uso universale, rivolto principalmente alle famiglie di ingranaggi. È progettato per operazioni di tornitura dura e rettifica dove ripetibilità, intercambiabilità e rotondità sono critiche. Il progetto si basa su un sistema semplice a cambio rapido: un perno a lunghezza fissa si posiziona contro la mascella master del diaframma e estende la distanza fino al diametro primitivo. Il perno è alloggiato in una mascella che orienta l'unità e contiene l'alloggiamento Quick Change ad innesto con vite di trattenuta. La sostituzione dei set di perni usurati si esegue scorrendo fuori i perni vecchi e inserendo quelli nuovi senza alcuna regolazione.

Vantaggi

• Sostituzione delle mascelle in 60 secondi
• Accetta qualsiasi numero di denti
• Compensazione per variazioni dello spazio tra i denti
• Perni sincronizzanti opzionali per autoload
• Azione standard di "pull-back"
• Compensazione della forza centrifuga per velocità elevate
• Manutenzione minima - nessuna parte scorrevole
• Assemblaggio leggero

Caratteristiche tecniche

• I perni dentati a lunghezza fissa si estendono dal diametro primitivo dell'ingranaggio fino al diametro della mascella master del diaframma; i perni attraversano le mascelle quindi la precisione di intercambiabilità delle mascelle non è critica
• Viti di ritenuta di 1/2 giro
• I perni dentati sono saldamente trattenuti nelle mascelle con O-ring (non mostrato)
• I perni si sostituiscono semplicemente estraendo i vecchi perni e inserendo quelli nuovi nelle mascelle; nessuna regolazione richiesta
• Perni a lunghezza fissa uniformi nella lunghezza entro .0002" al contatto con il diametro primitivo (P.D.) dell'ingranaggio

Applicazioni

• Famiglie di ingranaggi inclusi:
  • Pignone solare
  • Corona
  • Pistone
  • Uscita
  • Ingranaggi dritti
  • Ingranaggi elicoidali
• Applicazioni di tornitura dura e rettifica

Brochure Pitch Line
La brochure prodotto Pitch Line è disponibile per informazioni e specifiche dettagliate.

Specifiche tecniche

• Modello: mandrino a diaframma Pitch Line (PLD)
• Perni dentati a lunghezza fissa a cambio rapido si posizionano sul diametro primitivo
• Sostituzione delle mascelle in 60 secondi
• Viti di ritenuta 1/2 giro
• Perni trattenuti con O-ring
• Sostituzione dei perni: semplice scorrimento in/out, nessuna regolazione richiesta
• Perni a lunghezza fissa uniformi entro .0002" al contatto P.D.
• Compensazione della forza centrifuga consente velocità mandrino più elevate
• Azione standard di pull-back
• Perni sincronizzanti opzionali per sistemi di carico automatico
• Manutenzione minima; nessuna parte scorrevole
• Assemblaggio leggero adatto a famiglie di ingranaggi e tornitura dura/rettifica
