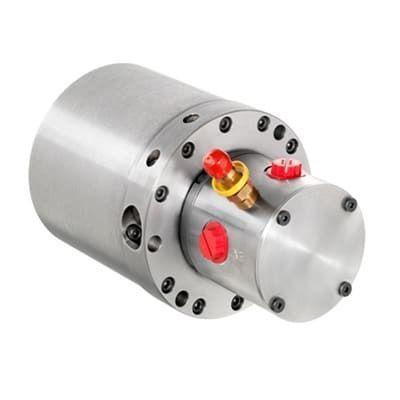

Cilindro idraulico HRC

rotativocon asta attraversantea pistone

Panoramica del prodotto
Il cilindro idraulico rotante HRC si basa sul progetto Logansport ed è concepito per applicazioni standard di bloccaggio e configurazioni mandrino/mandrina. Le unità possono essere modificate per applicazioni specifiche o progettate completamente su richiesta. Il cilindro è disponibile con più configurazioni di pistone e opzioni di porte/funzioni per integrare refrigerante, aria o sistemi di rilevamento.

Vantaggi

• Progetto dell'ingresso semplice, configurabile come fisso o alternato
• Flusso idraulico costante
• Pressione massima di esercizio: 80 bar
• Capacità di rotazione fino a 8000 giri/min
• Bypass integrato di serie che mantiene pressione e serraggio del mandrino in caso di perdita di alimentazione
• Guarnizioni Viton che trattengono fluido idraulico o aria compressa consentendo il movimento e il supporto delle parti interne
• Configurazioni pistone: singolo, tandem, passante (centro aperto), duplex

Caratteristiche tecniche

• Terza porta – porta aggiuntiva opzionale nel gruppo di ingresso per consentire l'accesso di refrigerante o aria attraverso l'asta del pistone
• Azione rapida – opzioni di maggiore portata che riducono il tempo di ciclo della corsa; sono possibili cicli inferiori a un secondo su una corsa di 2"
• Asta di sgancio tubolare cava rotante – opzione che permette il passaggio di aria, refrigerante o olio attraverso il cilindro se combinata con una giunzione rotante; l'asta può essere accoppiata per sistemi di rilevamento corsa a prossimità
• Funzione pressione variabile – porta pilota Hi‑Lo che consente variazioni della forza di serraggio in tempo reale durante il ciclo di taglio per ridurre la deformazione del pezzo e migliorare il controllo della circolarità

Applicazioni

• Adatto per applicazioni orizzontali, verticali o invertite in bloccaggio e montaggi mandrino/mandrina

Specifiche tecniche

• Origine del progetto: cilindro idraulico rotante basato su Logansport
• Pressione massima di esercizio: 80 bar
• Velocità massima di rotazione: fino a 8000 giri/min
• Tipo di tenute: Viton
• Configurazioni pistone: singolo, tandem, passante (centro aperto), duplex
• Terza porta opzionale per refrigerante/aria tramite l'asta del pistone
• Asta tubolare cava rotante opzionale per il passaggio di fluido con giunzione rotante
• Progetto ad azione rapida disponibile per cicli brevi / elevato flusso (sotto 1 s su 2" di corsa)
• Capacità pressione variabile (Hi‑Lo) per regolazioni di serraggio in tempo reale
