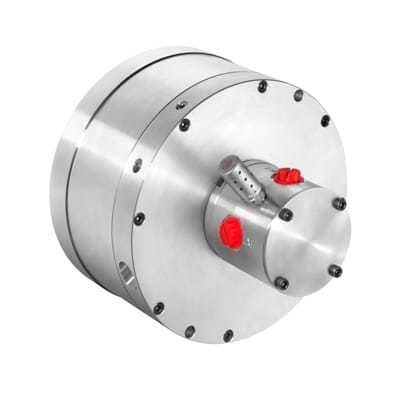

Cilindro pneumatico ARC

rotativoa pistoni multiplia doppio pistone

Panoramica
Il cilindro pneumatico rotante ARC è un attuatore rotativo personalizzabile basato sul progetto Logansport e fornito da Forkardt Hardinge. Progettato per il bloccaggio rotante in operazioni di asportazione truciolo e assemblaggio, può essere adattato o completamente riprogettato per applicazioni industriali specifiche.

Punti chiave

• Cilindro pneumatico rotante su misura per applicazioni di bloccaggio standard e specializzate
• Modificabile in base ai requisiti del cliente o disponibile come progetto completamente personalizzato

Vantaggi

• Ingresso semplice, configurabile come fisso o alternato
• Flusso d'aria costante per un funzionamento stabile
• Capacità fino a 7000 giri/min per applicazioni ad alta velocità
• Blocco integrato di serie che mantiene la pressione del cilindro e la forza di serraggio in caso di interruzione di alimentazione
• Tenute Viton che trattengono aria compressa o fluido idraulico consentendo il movimento interno
• Disposizioni dei pistoni flessibili: singolo, tandem (due pistoni in un unico corpo), passante (centro aperto) o duplex (due pistoni di dimensioni diverse in corpi separati, azionabili indipendentemente)

Caratteristiche tecniche

• Azione rapida – aumenta la portata volumetrica attraverso il cilindro riducendo il tempo ciclo di corsa; sono possibili cicli inferiori a un secondo su 2 in di corsa
• Pressione variabile (Hi‑Lo) – porta pilota all'ingresso che consente cambiamenti di pressione on‑the‑fly durante il ciclo di taglio per ridurre la deformazione del pezzo e migliorare il controllo della rotondità

Applicazioni

• Progettato per applicazioni orizzontali, verticali o invertite in bloccaggio rotante in ambienti di produzione

Specifiche

• Marchio: Forkardt Hardinge (basato sul progetto Logansport)
• Modello: ARC
• Massima capacità di rotazione: fino a 7000 giri/min
• Tipo di tenuta: tenute Viton
• Ritenzione della pressione: blocco integrato mantiene la pressurizzazione e il serraggio in caso di perdita di alimentazione
• Configurazioni dei pistoni: singolo, tandem, passante (centro aperto), duplex (pistoni indipendenti)
• Funzionamento ad azione rapida: cicli < 1 s possibili su 2 in di corsa (dipende dall'applicazione)
• Serraggio Hi‑Lo variabile con porta pilota per regolazioni della pressione in tempo reale
• Uso tipico: bloccaggio rotante che richiede personalizzazione e alte velocità
