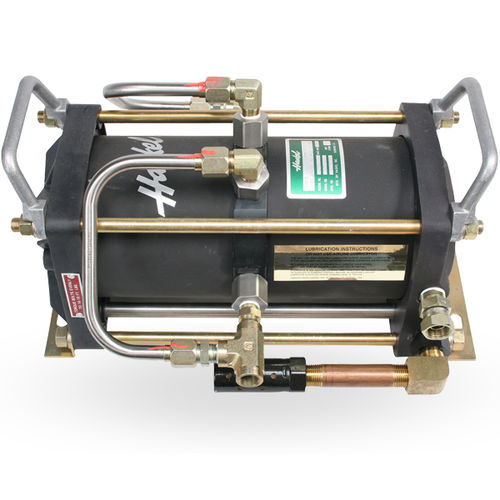

Amplificatore d'aria monostadio AAD series

Gli amplificatori d'aria Haskel della serie AAD sono moltiplicatori di pressione pneumatici ad alta efficienza progettati per aumentare la pressione dell'aria compressa nelle applicazioni industriali che richiedono alta pressione senza elettricità. Un mezzo efficiente per aumentare la pressione dell'aria Pressione di uscita fino a 4500 psi (310 bar) Rapporto area pressione massima in uscita + pressione di alimentazione Pompa con volume doppio per ciclo rispetto alla gamma AA Richiede una minore quantità di aria poiché la pressione dell'aria in ingresso fornisce una parte sostanziale della forza motrice Un amplificatore di pressione dell'aria è una pompa d'aria che viene azionata da una parte dell'aria compressa in ingresso, consentendole di ciclare e pompare la parte restante dell'alimentazione a una pressione di uscita più elevata. La pressione è generata dall'uso di un gruppo di pistoni ad area differenziale (Fig. 1): l'aria a bassa pressione applicata a un'area ampia crea aria ad alta pressione sull'area piccola. La ciclicità è ottenuta mediante l'uso di due valvole pilota che pilotano e sfiatano alternativamente l'estremità dell'area grande di un cursore ciclico sbilanciato. L'estremità dell'area piccola del cursore ciclico utilizza una molla ad aria aperta. Questo cursore ciclico sbilanciato assicura che l'amplificatore d'aria cicli su richiesta.
