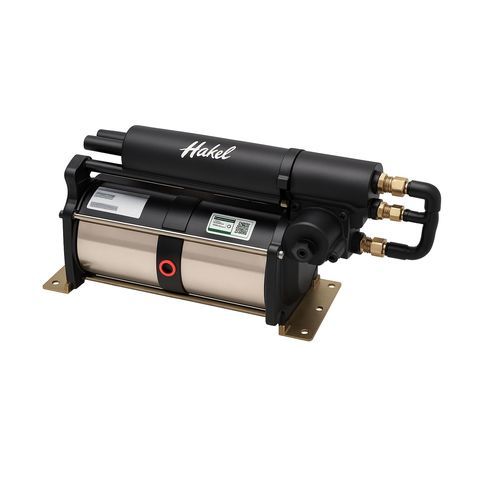

Amplificatore d'aria monostadio 8AAD-2

Gli amplificatori d'aria Haskel serie 8AAD-2 sono moltiplicatori di pressione pneumatici ad alta efficienza progettati per aumentare la pressione dell'aria compressa nelle applicazioni industriali che richiedono alta pressione senza elettricità. L'amplificatore d'aria Haskel 8AAD-2 a doppio effetto e singolo stadio è progettato per aumentare in modo efficiente la pressione dell'aria con un rapporto di pressione nominale di 2:1. Questo modello è in grado di aumentare l'aria in ingresso fino a un massimo di 2 volte. Questo modello è in grado di aumentare l'aria in ingresso fino a una potenza massima di 300 PSIG, rendendolo una scelta affidabile per le applicazioni che richiedono un'amplificazione di pressione moderata. Dimensioni dell'azionamento dell'aria: 8 pollici rapporto del 1° stadio: 2:1 Pressione minima di alimentazione del gas: 25 psi Pressione massima di alimentazione del gas: 300 psi Pressione nominale massima in uscita: 300 psi Formula della pressione statica di stallo in uscita: Pa + Ps (Pa = pressione di azionamento dell'aria, Ps = pressione di alimentazione del GAS) Pressione minima di azionamento dell'aria: 40 psi Pressione massima di azionamento dell'aria: 130 psi Un amplificatore di pressione dell'aria è una pompa d'aria che viene azionata da una parte dell'aria compressa in ingresso, consentendole di ciclare e pompare la parte restante dell'alimentazione a una pressione di uscita più elevata. La pressione è generata dall'uso di un gruppo di pistoni ad area differenziale (Fig. 1): l'aria a bassa pressione applicata a un'area ampia crea aria ad alta pressione sull'area piccola. La ciclicità è ottenuta mediante l'uso di due valvole pilota che pilotano e sfiatano alternativamente l'estremità dell'area grande di un cursore ciclico sbilanciato. L'estremità dell'area piccola del cursore ciclico utilizza una molla ad aria aperta. Questo cursore ciclico sbilanciato assicura che l'amplificatore d'aria cicli su richiesta.
