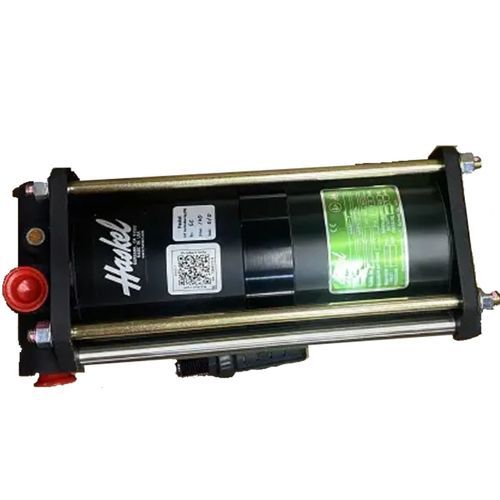

Amplificatore d'aria monostadio 4AAD-2

Gli amplificatori d'aria Haskel della serie 4AAD-2 sono moltiplicatori di pressione pneumatici ad alta efficienza progettati per aumentare la pressione dell'aria compressa nelle applicazioni industriali che richiedono alta pressione senza elettricità. Con un rapporto di pressione nominale di 2:1 (rapporto del secondo stadio N/A), l'amplificatore d'aria Haskel modello 4AAD-2 a doppio effetto e singolo stadio può aumentare la pressione dell'aria fino a un massimo di 250 psi PSIG. Dimensione dell'azionamento dell'aria: 4 pollici rapporto del 1° stadio: 2:1 rapporto del secondo stadio: N/A Un amplificatore di pressione dell'aria è una pompa d'aria che viene azionata da una parte dell'aria compressa in ingresso, consentendole di ciclare e pompare la parte restante dell'alimentazione a una pressione di uscita più elevata. La pressione è generata dall'uso di un gruppo di pistoni ad area differenziale (Fig. 1). L'aria a bassa pressione applicata a un'area ampia crea aria ad alta pressione sull'area piccola. La ciclicità è ottenuta mediante l'uso di due valvole pilota che pilotano e sfiatano alternativamente l'estremità dell'area grande di un cursore ciclico sbilanciato. L'estremità dell'area piccola del cursore ciclico utilizza una molla ad aria aperta. Questo cursore ciclico sbilanciato assicura che l'amplificatore d'aria cicli su richiesta.
