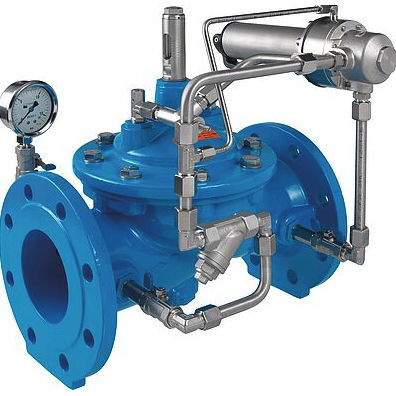

Valvola limitatrice di pressione per acqua 1400 series

a comando idraulicostandardcon flangia

La valvola principale è una valvola a membrana ad azionamento idraulico. L'energia di lavoro è il mezzo intrinseco. La maggior parte dei tipi di valvole funziona in modo puramente idraulico, senza energia estranea. Applicazione Da utilizzare negli impianti di acqua potabile (altri mezzi dopo consultazione) Sostenere la pressione di rete in una fornitura Protezione della rete mediante lo scarico della pressione in eccesso Modalità di funzionamento La valvola di sicurezza mantiene costante la pressione di ingresso preimpostata (p1). Qualsiasi eccesso di pressione del sistema viene scaricato mediante una rapida apertura della valvola. La procedura di chiusura è lenta per evitare carichi di pressione d'urto. Le portate variabili non hanno alcun effetto sulla pressione mantenuta, che è regolata dalla valvola di controllo. La sovrapressione o la pressione di mantenimento possono essere impostate in un intervallo compreso tra 2 bar e 16 bar (versione standard). Informazioni sul prodotto Per calcolare le dimensioni della valvola, fare riferimento alle seguenti informazioni: Pressione massima e minima in ingresso (rapporti di pressione statica e dinamica) Pressione sostenuta o pressione di scarico richiesta Portata massima e minima Diametri e lunghezze delle linee disponibili Costruzione della valvola (esecuzione diritta o ad angolo) Per la base di calcolo, le informazioni sulla perdita di pressione e i valori caratteristici della valvola, fare riferimento alla fine del capitolo E.
