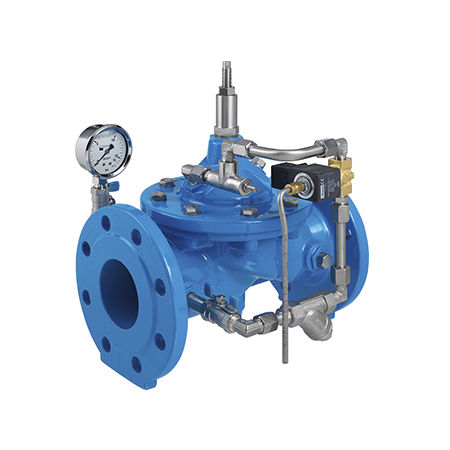

Valvola a membrana 1700 series

a comando elettricoa comando idraulicoper controllo di flusso

La valvola principale è una valvola a membrana ad azionamento idraulico. L'energia di lavoro è il mezzo intrinseco. La maggior parte dei tipi di valvole funziona in modo puramente idraulico, senza energia estranea. Applicazione Per l'impiego in sistemi di acqua potabile (altri mezzi previa consultazione) Apertura o chiusura di un sistema di alimentazione mediante un segnale elettrico Modalità di funzionamento La valvola di apertura/chiusura apre o chiude idraulicamente per l'azionamento elettrico tramite l'elettrovalvola montata sulla linea di controllo. La valvola si chiude quando l'alimentazione è disattivata. La velocità di chiusura può essere regolata mediante una valvola di non ritorno a farfalla per evitare sbalzi di pressione. Informazioni sul prodotto Per calcolare le dimensioni della valvola, fare riferimento alle seguenti informazioni: Pressione massima e minima in ingresso (rapporti di pressione statici e dinamici) Contropressione esistente del serbatoio Portata richiesta Perdita di pressione massima ammessa Informazioni sulla tensione dell'elettrovalvola Diametri e lunghezze delle linee disponibili Costruzione della valvola (esecuzione diritta o ad angolo) Per la base di calcolo, le informazioni sulla perdita di pressione e i valori caratteristici della valvola, fare riferimento alla fine del capitolo E.
