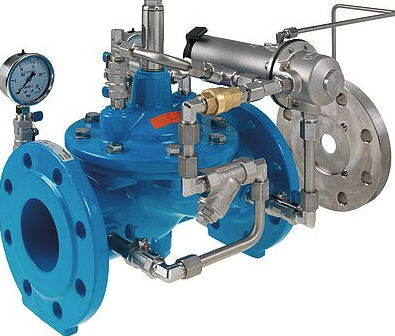

Valvola a membrana 1300 series

a comando idraulicoper controllo di flussoper acqua

La valvola principale è una valvola a membrana ad azionamento idraulico. L'energia di lavoro è il mezzo intrinseco. La maggior parte dei tipi di valvole funziona in modo puramente idraulico, senza energia estranea. Applicazione Da utilizzare nei sistemi di acqua potabile (altri mezzi previa consultazione) Limitazione dell'afflusso da una zona di pressione a una zona di pressione inferiore Mantenimento costante del flusso del filtro L'alimentazione di una rete secondaria richiede una limitazione del flusso, per non mettere in pericolo, ad esempio, il serbatoio di spegnimento della rete primaria (in combinazione con una riduzione della pressione). Modalità di funzionamento La valvola di regolazione della portata assicura in modo completamente idraulico una portata massima predeterminata, indipendentemente da qualsiasi variazione della pressione di esercizio. La portata nominale può essere variata progressivamente fino a ±15% tramite la valvola di controllo. Informazioni sul prodotto Per calcolare le dimensioni della valvola, fare riferimento alle seguenti informazioni: Pressione massima e minima in ingresso (rapporti di pressione statici e dinamici) Portata richiesta Perdita di pressione ammessa, compreso l'orifizio di misura (di solito 0,5 bar sulla valvola e sulla piastra dell'orifizio) Diametri e lunghezze delle linee disponibili Costruzione della valvola (diritta o ad angolo) Per la base di calcolo, le informazioni sulla perdita di pressione e i valori caratteristici della valvola, fare riferimento alla fine del capitolo E.
