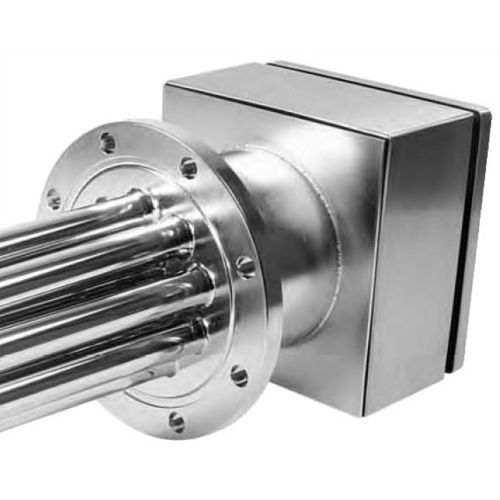

Riscaldatore a immersione con flangia

I riscaldatori elettrici a flangia sono progettati per riscaldare in modo efficiente fluidi liquidi o gassosi in movimento o stagnanti. La progettazione si basa sulle condizioni generali, come il tipo e le proprietà del fluido in questione, la pressione e la temperatura, nonché i punti operativi desiderati nel processo. I riscaldatori elettrici a flusso riscaldano direttamente i fluidi, convertendo l'energia elettrica delle barre riscaldanti in energia termica. L'energia termica viene poi trasferita dalle barre di riscaldamento al fluido. In questo caso, è importante che la progettazione sia adeguata alle condizioni generali, poiché ogni fluido ha proprietà specifiche. Ad esempio, questi fluidi vengono riscaldati nei riscaldatori elettrici a flangia: I. Acqua Acqua potabile, carico superficiale massimo in base alla durezza dell'acqua 4 - 6 W/cm² Acqua di circolazione e/o di riscaldamento, carico superficiale massimo circa 10 W/cm² Acqua addolcita; rispettare il contenuto massimo di cloruri ammesso, carico superficiale massimo circa 19,0 W/cm² Acqua ultrapura; in questo caso, nella maggior parte dei casi è utile un design a tasche basse o senza tasche con una qualità superficiale definita. Acqua completamente desalinizzata; in questo caso non si devono utilizzare metalli pesanti non ferrosi, carico superficiale massimo circa 10 W/cm² II. Olio Olio pesante, non pompabile a freddo, carico superficiale massimo tra 1 e 2 W/cm² a seconda della qualità Olio idraulico, carico superficiale massimo circa 0,6 - 1,2 W/cm² Olio lubrificante, olio per turbine a vapore, carico superficiale massimo di circa 1 W/cm² Olio isolante, carico superficiale massimo circa 0,3 - 0,6 W/cm² Olio per il trasferimento di calore, è richiesto il calcolo della temperatura del film secondo la norma DIN 4754, carico superficiale massimo circa 10 W/cm² a seconda della velocità del flusso e dell'olio
