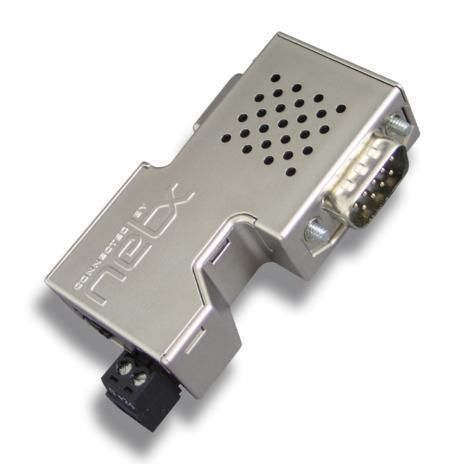

Connettore di dati NL 50-MPI

RJ45EthernetD-Sub

Panoramica
Il Hilscher NL 50-MPI è un connettore di programmazione montabile direttamente per PLC S7-200/300/400 che permette programmazione, visualizzazione e controllo via Ethernet. Si integra come dispositivo di programmazione (PG) in STEP7® e TIA Portal e può essere configurato tramite l'ambiente di engineering o il web server integrato. L'adattatore supporta ISO on TCP (RFC1006) per il collegamento di sistemi di visualizzazione e dispositivi di terze parti, consente la manutenzione remota attraverso router in TCP/IP standard e abilita la comunicazione diretta tra PLC anche senza porta Ethernet nativa. Le diagnostiche PROFIBUS e i servizi Master Classe 2 DPV1 consentono la completa parametrizzazione degli slave DP in STEP7®. Alimentazione 24 V DC; i contatti 1:1 del connettore permettono ulteriori dispositivi sullo stesso bus MPI/DP.

Punti salienti

• Connessione a qualsiasi porta PROFIBUS/MPI/PPI libera
• Alternativa economica ai CP Ethernet S7 originali
• Integrazione automatica del driver in STEP7® e TIA Portal
• Accoppiamento di due PLC senza interfaccia Ethernet
• Connessione immediata di HMI compatibili S7 via Ethernet
• Accesso tramite applicazioni sviluppate dal cliente (es. C++, C#)

Protocolli supportati

• PROFIBUS MPI/DP/PPI
• Ethernet (ISO on TCP / RFC1006)

Specifiche tecniche

• Nome prodotto: NL 50-MPI
• Numero di parte: 1701.430
• Descrizione: Connettore di programmazione Ethernet per S7-200/300/400
• Funzione: Monitoraggio, programmazione e visualizzazione di PLC S7 via Ethernet
• Controller di comunicazione: netX 50
• RAM: 8 MB SDRAM
• FLASH: 4 MB flash seriale (boot loader, firmware, configurazione)
• Alimentazione: 24 V DC ±6 V DC
• Corrente tipica: 57 mA @ 24 V (72 mA @ 18 V, 48 mA @ 30 V)
• Connettore alimentazione/programmazione PLC: D-Sub 9 poli (connessione 1:1)
• Connettore alimentazione esterna: Mini-COMBICON 3,81 mm, 2 poli
• Interfaccia PROFIBUS: RS-485 (non isolata HW rev.2/3; isolata da HW rev.4)
• Interfaccia Ethernet: 10BASE-T/100BASE-TX, isolata; RJ45; autonegotiation e autocrossover
• LED: SYS, COM, LNK, ACT
• Temperatura di esercizio: 0 °C a +55 °C
• Umidità: 0–85 % UR (senza condensazione)
• Dimensioni (L x P x A): 74,3 x 40,6 x 16,7 mm
• Peso: ca. 40 g
• Classe di protezione: IP20
• Montaggio: Direttamente su PLC (montabile/fissabile su guida DIN)
• Software di configurazione: SyCon MPI o driver IBHnet; si integra come PG in STEP7/TIA Portal
• Conformità: RoHS, CE; livelli di immunità EMV/ESD specificati

Applicazioni tipiche

• Programmazione e messa in servizio di PLC S7-200/300/400 via Ethernet
• Progettazione di HMI e connessione di WinCC ai sistemi S7
• Manutenzione remota e registrazione eventi tramite reti e router
• Interconnessione e comunicazione diretta tra più PLC
• Diagnostica PROFIBUS e parametrizzazione degli slave DP in STEP7®
