Gateway di comunicazione NT 100-DP-DN

industrialeserieRS-485

Panoramica

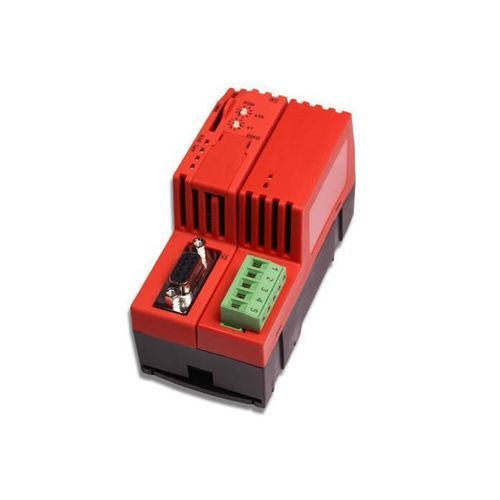

Il netTAP 100 NT 100-DP-DN è un gateway su guida DIN per la conversione di protocolli tra PROFIBUS DP e DeviceNet. Esegue il mapping I/O in tempo reale e la traduzione dei protocolli con ruoli master e slave, consentendo l’integrazione di tronchi PROFIBUS subordinati in reti DeviceNet e viceversa. La funzionalità Master con licenza è senza limitazioni.

Caratteristiche principali

• Integra un tronco di rete PROFIBUS subordinato in DeviceNet, e viceversa
• Master per fino a 125 slave PROFIBUS o 63 nodi DeviceNet
• Periodo di conversione I/O < 10 ms per applicazioni real-time
• Sostituzione dell'unità in pochi secondi tramite scheda di memoria rimovibile
• Firmware caricabile per conversioni aggiuntive flessibili
• Diagnostica e configurazione tramite interfaccia USB

Protocolli supportati

• DeviceNet Master
• PROFIBUS DP Master
• PROFIBUS DP Slave
• DeviceNet Slave

Specifiche tecniche

• Nome prodotto: NT 100-DP-DN
• Numero parte: 1718.170
• Descrizione: Gateway PROFIBUS DP a DeviceNet
• Controller di comunicazione: netX 100
• Memoria integrata: 8 MB SDRAM e 4 MB Flash seriale
• Scheda di memoria: SD o MMC, max. 2 GByte
• Tensione di alimentazione: 24 V DC ± 6 V
• Corrente tipica a 24 V: 130 mA
• Consumo tipico: 3,2 W
• Connettore di alimentazione: Mini-COMBICON, 2 poli
• Protezione contro inversione di polarità: sì
• Interfaccia X2: PROFIBUS-DP, RS-485 con isolamento ottico, D-Sub 9 poli
• Interfaccia X3: DeviceNet, ISO 11898 con isolamento ottico, COMBICON 5 poli
• Interfaccia diagnostica: USB (Mini-USB, 5 poli)
• Indicatori: LED SYS, APL, COM (rosso/verde), MNS (rosso/verde)
• Elementi di comando: indirizzo di rete tramite 2 selettori rotativi
• Temperatura ambiente (esercizio): 0 … +60 °C
• Umidità: nessuna condensazione consentita
• Grado di inquinamento: utilizzare in grado di inquinamento 2 per conformità UL
• Altitudine: 0 … 2000 m
• Dimensioni (L x W x H): 100 x 52 x 70 mm (senza connettore)
• Peso: circa 150 g
• Grado di protezione: IP 20
• Montaggio: guida DIN EN 60715
• Software di configurazione: SYCON.net
• Conformità: RoHS = Sì, CE = Sì, UKCA = Sì
• Certificazione UL: UL 508 (UL-File No E334100)
• Emissione EMC: CISPR 11 Classe A; Immunità: EN 61131-2
• ESD (aria): EN 61000-4-2 ±8 kV Criterio B; ESD (contatto): ±4 kV Criterio A
• Burst: EN 61000-4-4 ±2 kV Criterio B; Surge (linee dati): EN 61000-4-5 ±1 kV Criterio B
