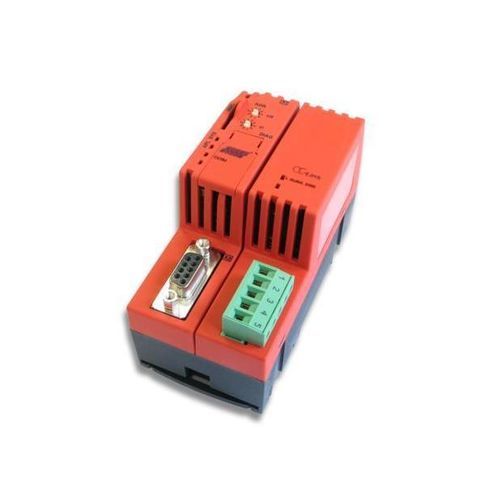

Gateway di comunicazione NT 100-DP-CC

industrialeEthernetserie

Panoramica del prodotto
netTAP 100 è un gateway di protocolli che connette e traduce tra un protocollo Ethernet deterministico a 2 porte e protocolli fieldbus o seriali per automazione. Supporta conversioni fieldbus↔fieldbus, fieldbus↔seriale ed Ethernet↔fieldbus, con funzionalità Master con licenza senza restrizioni. Il dispositivo dispone di uno slot per scheda di memoria per archiviare firmware e configurazioni, consentendo una rapida sostituzione trasferendo la scheda su un'unità di riserva. netTAP 100 supporta inoltre la programmazione di protocolli seriali personalizzati tramite il linguaggio di scripting netSCRIPT basato su Lua e include un ambiente di sviluppo per l'implementazione rapida di protocolli proprietari e il pre/post-processing delle I/O durante la conversione.

Punti salienti

• Integra un tronco subordinato di rete PROFIBUS in un sistema CC-Link
• Funziona come Master PROFIBUS per fino a 125 slave PROFIBUS
• Ciclo di conversione dati I/O veloce: < 10 ms
• Sostituzione del dispositivo in pochi secondi tramite scheda di memoria rimovibile
• Firmware caricabile per abilitare profili di conversione aggiuntivi
• Diagnostica e configurazione tramite interfaccia USB

Protocolli supportati

• PROFIBUS DP Master
• PROFIBUS DP Slave
• CC-Link Slave

Caratteristiche tecniche

• Nome prodotto: NT 100-DP-CC
• Numero pezzo: 1718.140
• Breve descrizione: Gateway PROFIBUS DP verso CC-Link Slave
• Controller di comunicazione: netX 100
• RAM: 8 MB SDRAM
• FLASH: 4 MB Flash seriale
• Scheda memoria: SD o MMC, max. 2 GByte
• Tensione di alimentazione: 24 V DC ± 6 V
• Corrente massima a 24 V (tip.): 130 mA
• Consumo tipico: 3.2 W
• Connettore di alimentazione: Mini-COMBICON, 2 poli (protezione contro inversione di polarità)
• Interfaccia PROFIBUS (X2): PROFIBUS-DP, RS-485 isolato otticamente, D-Sub 9 poli
• Interfaccia CC-Link (X3): CC-Link V2.0 e 1.1, RS-485, COMBICON 5 poli
• Interfaccia diagnostica: USB, Mini-USB 5 poli
• Indicatori: LED - SYS, APL, COM (rosso/verde), L RUN / L ERR
• Configurazione: indirizzo di rete tramite 2 interruttori rotativi
• Temperatura di funzionamento: 0 … +60 °C
• Umidità: nessuna condensazione consentita
• Grado di inquinamento: uso in grado di inquinamento 2 per conformità UL
• Altitudine: 0 … 2000 m
• Dimensioni (L x P x A): 100 x 52 x 70 mm (senza connettore)
• Peso: ca. 150 g
• Grado di protezione: IP20
• Montaggio: guida DIN EN 60715
• Software di configurazione: SYCON.net
• RoHS: Sì
• Certificazione UL: UL 508 (UL-File No E334100)
• EMC: CE, UKCA; Emissioni: CISPR 11 Classe A; Immunità: EN 61131-2
