Analizzatore per rete NANL-B500G-RE BUNDLE

portatiledigitalein tempo reale

Panoramica
Il netANALYZER è uno strumento per l'analisi semplice delle reti Ethernet in tempo reale. Include l'hardware di cattura per registrare i telegrammi sulla rete e un software grafico per Windows con estese funzioni di analisi. Con il software aggiuntivo netANALYZER Scope è possibile misurare i dati in un'interfaccia grafica intuitiva con funzioni di oscilloscopio (valori di processo, carico di rete, eventi di comunicazione, jitter dei telegrammi) senza influenzare la rete Ethernet o il PLC. netANALYZER può essere utilizzato anche in modalità autonoma senza PC.

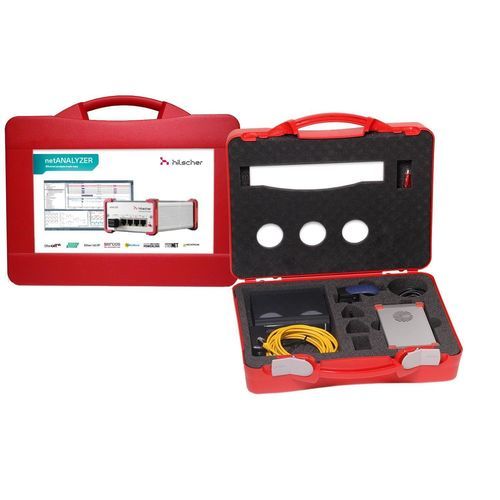

Il bundle include

• netANALYZER Box NANL-B500G-RE incluso l'alimentatore
• netANALYZER Scope con tutte le funzionalità con licenza
• Cavo patch Ethernet per collegare l'analizzatore
• Custodia di trasporto NANL-B500G-RE CASE
• Cacciavite per collegare un'alimentazione COMBICON o i GPIO

Punti salienti

• Bundle completo in una custodia robusta per trasporto e stoccaggio sicuri
• Include netANALYZER Box NANL-B500G-RE
• Software netANALYZER Scope completamente licenziato
• Offerta esclusiva e limitata (come indicato nella pagina prodotto)

Protocolli supportati

• Ethernet
• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

caratteristiche / specifiche tecniche

• Nome prodotto: NANL-B500G-RE (dispositivo portatile con interfaccia PC Gigabit Ethernet per Ethernet in tempo reale e reti 10/100BASE-TX; funzionamento stand-alone possibile)
• Numero parte (riferimento famiglia prodotto): 7313.100 / numero d'ordine bundle 7313.105
• Funzione: Analizzatore Ethernet passivo per sistemi RT-Ethernet; cattura i frame Ethernet in ingresso e può registrare eventi di quattro ingressi digitali
• Tensione di alimentazione: 24 V DC ±6 V DC
• Corrente massima (tipica): 700 mA (a 24 V)
• Consumo tipico: 16,8 W
• Connettore di alimentazione: COMBICON a 3 poli (lunghezza cavo max 3 m) o spina alternativa (lunghezza max 3 m). Consentito un solo utilizzo alternativo.
• Interfaccia sistema/PC: Ethernet Gigabit RJ45 (UPLINK 1 Gb/s)
• Interfaccia di cattura: USB 2.0 (per hard disk o chiavetta), max. 500 mA o alimentazione esterna
• Modalità autonoma: Velocità dati appross. al 50% di carico di rete durante la cattura da un TAP
• Interfaccia di misura: 4 prese RJ45, configurate come 2/4 canali di comunicazione con TAP integrato (TAP A, TAP B), ciascuna con due porte per catturare entrambe le direzioni (totale 4 porte: Porta 0 a Porta 3)
• Segnali digitali: 4× GPIO ingresso/uscita (3,3 V e 24 V) per catturare segnali digitali o attivare uscite
• Precisione/risoluzione del timestamp: ±5 ns precisione, 1 ns risoluzione
• Elementi di comando: Interruttore di alimentazione e pulsante REC per abilitare la registrazione dei dati in modalità autonoma
• Temperatura ambiente (esercizio): 0 °C a +55 °C (vento durante la misura: 0,5 m/s)
• Temperatura ambiente (stoccaggio): -10 °C a +70 °C
• Umidità: 10 % … 95 % umidità relativa, senza condensazione
• Grado di inquinamento: Uso in ambiente con grado di inquinamento 2
• Altitudine: 0 m … 2000 m
• Dimensioni dispositivo (L × P × A): 115 × 62 × 173 mm
• Peso: circa 820 g
• Conformità / RoHS: Conforme RoHS; marchi CE e UKCA presenti
• Norme EMC (selezione): Emissione EN IEC 61000-6-4:2019; Immunità EN IEC 61000-6-2:2019; ESD ±8 kV aria / ±6 kV contatto; RF irradiata 80–1000 MHz & 1,0–2,7 GHz (10 V/m) ecc.
