Sistema di analisi di dati LIC/SCP series

automatico

Panoramica

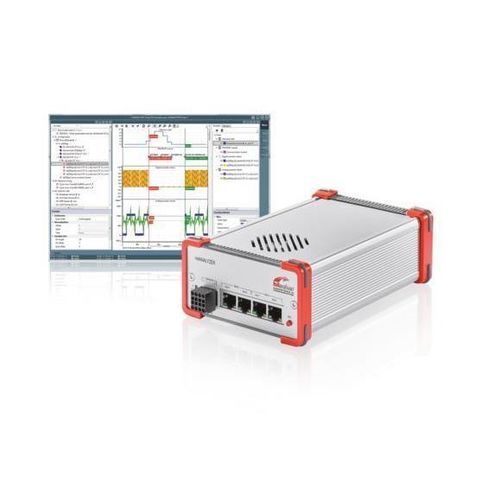

netANALYZER Scope (LIC/SCP) è un'estensione software per lo strumento di analisi Ethernet netANALYZER che interpreta automaticamente il traffico di telegrammi specifico del sistema e visualizza i valori di processo trasferiti con nomi in chiaro, tipi di dati corretti e un timestamp esatto di 10 ns. I valori di processo vengono registrati ciclo per ciclo in modo da non perdere valori rilevanti. Lo strumento calcola inoltre parametri classici di netANALYZER come jitter dei telegrammi, tempo di ciclo, tempo di inoltro e carico di rete, e rileva eventi importanti quali allarmi o telegrammi process mancanti. Dati e viste possono essere raggruppati o sovrapposti in viste in stile oscilloscopio per rivelare le interconnessioni dallo strato di trasmissione a quello applicativo, semplificando la localizzazione dei problemi.

Capacità principali

• Interpretazione automatica del traffico completo di telegrammi specifico del sistema
• Timestamp esatto di 10 ns per i valori di processo
• Registrazione ciclo per ciclo dei valori di processo
• Calcolo delle misure: jitter dei telegrammi, tempo di ciclo, tempo di inoltro, carico di rete
• Rilevamento automatico degli eventi (allarmi, telegrammi process mancanti)
• Viste grafiche in stile oscilloscopio con raggruppamento e sovrapposizione dei valori
• Condizioni di trigger liberamente configurabili per isolare effetti sporadici
• Analisi passiva (non richiede interventi su PLC o software dei dispositivi)
• Salvataggio e caricamento di progetti di analisi completi per revisione remota da esperti
• Utilizzabile senza competenze approfondite sulle tecnologie Ethernet specifiche (intelligenza per l'interpretazione dei telegrammi integrata)

Punti di forza

• Interfaccia grafica utente intuitiva
• Evita l'ispezione manuale di lunghi registri di telegrammi
• Uso possibile senza conoscenze approfondite della tecnologia Ethernet
• Funzioni di trigger complete
• Salvataggio e caricamento di progetti di analisi per collaborazione

Protocolli supportati

• Ethernet
• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informazioni sull'ordine (selezione)
Nome prodotto | Numero di parte | Breve descrizione
LIC/SCP | 8582.001 | Estensione netANALYZER Scope, analisi dati process Ethernet
LIC/SCP/PN | 8582.030 | Add-on netANALYZER Scope, dati process e eventi PROFINET
LIC/SCP/QTPN | 8582.031 | Add-on netANALYZER Scope, PROFINET quicktester
LIC/SCP/ECAT | 8582.040 | Add-on netANALYZER Scope, dati process EtherCAT
LIC/SCP/CVF | 8582.050 | Add-on netANALYZER Scope, contenuto dati personalizzabile
LIC/NANL/SA | 8582.060 | Add-on NANL-B500G-RE, funzionamento autonomo senza PC
LIC/SCP/PCAP | 8582.070 | Add-on netANALYZER Scope, importazione di registrazioni di frame da altri strumenti
LIC/SCP/EIP | 8582.080 | Add-on netANALYZER Scope, dati process EtherNet/IP

Download / Documentazione (disponibile)
Guide di installazione software (EN/DE), manuale di istruzioni (EN/DE), documentazione licensing, note di rilascio, scheda tecnica, infosheet.

Caratteristiche tecniche

• Risoluzione del timestamp: 10 ns
• Modalità di registrazione: passiva, acquisizione ciclo per ciclo dei valori di processo
• Metriche calcolate: jitter dei telegrammi, tempo di ciclo, tempo di inoltro, carico di rete
• Rilevamento eventi: rilevamento allarmi, telegrammi process mancanti
• Triggering: condizioni di trigger liberamente configurabili
• Viste di analisi: viste in stile oscilloscopio con raggruppamento e sovrapposizione
• Interoperabilità: funzionamento indipendente dal produttore, dalle interfacce di diagnostica o dalla classe di prestazioni dei dispositivi
• Gestione progetto: salva e ricarica progetti di analisi completi per analisi remota
• Requisiti utente: utilizzabile senza conoscenze approfondite dei protocolli Ethernet
• Integrazione: estensione per lo strumento di analisi Ethernet netANALYZER
