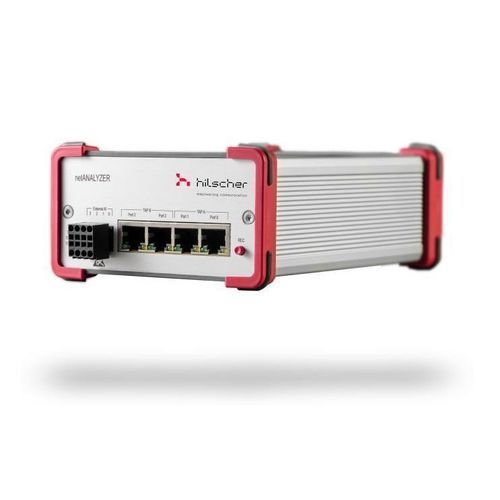

Analizzatore di rete di comunicazione NANL-B500G-RE

portatiledigitaleper ispezione

Panoramica
Il netANALYZER NANL-B500G-RE è un analizzatore portatile e passivo per reti Ethernet in tempo reale. La fornitura include l'hardware di acquisizione (dispositivo standalone) e l'applicazione di analisi Windows netANALYZER Scope. L'hardware registra telegrammi e timestamp con elevata precisione ed è compatibile con strumenti di terze parti come Wireshark per l'ispezione a livello di protocollo.

Funzionalità chiave

• Analisi completa per sistemi Ethernet in tempo reale (PROFINET, EtherNet/IP, EtherCAT, POWERLINK, Sercos, Modbus/TCP)
• Acquisizione TAP passiva che non influenza la rete né il PLC
• Visualizzazione grafica intuitiva con netANALYZER Scope (visto tipo oscilloscopio per valori di processo, carico di rete e jitter)
• Elenco stazioni, allarmi, valori di processo, carico di rete e misura del jitter dei telegrammi
• Registrazione continua con trigger configurabili; pulsante REC per acquisizioni autonome in campo

Dettagli
Il NANL-B500G-RE supporta la modalità standalone senza PC: utilizzare il pulsante REC per acquisizioni immediate in campo. Le funzioni avanzate di trigger consentono il posizionamento prolungato in impianto: quando i criteri di trigger sono soddisfatti, il dispositivo genera snapshot di telegrammi per analisi successive con netANALYZER Scope. Quattro ingressi digitali consentono la correlazione degli eventi con le acquisizioni.

Protocolli supportati

• Ethernet
• Sercos Master / Slave
• PROFINET IO‑Controller / IO‑Device
• EtherNet/IP Scanner / Adapter
• EtherCAT Master / Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server / Client

Dati tecnici (sintesi)
Nome prodotto: NANL-B500G-RE
Numero di parte: 7313.100
Descrizione: dispositivo netANALYZER portatile con uplink Gigabit Ethernet per Ethernet in tempo reale e reti 10/100BASE‑TX (dispositivo standalone)
Funzione: analizzatore Ethernet passivo per sistemi RT‑Ethernet; acquisisce frame Ethernet in arrivo e dati di comunicazione; acquisisce eventi da 4 ingressi digitali
Alimentazione: 24 V DC ±6 V DC
Corrente tipica: 700 mA a 24 V
Consumo tipico: 16.8 W
Connettore di alimentazione: COMBICON 3 poli o presa alternativa (lunghezza cavo max 3 m per alternativa)
Interfaccia PC / uplink: Gigabit Ethernet RJ45 (1 Gb/s)
Memoria di cattura: USB 2.0 (HDD/chiavetta), max. 500 mA o alimentazione esterna
Modalità autonoma: ≈50 % carico rete quando si cattura da un TAP
Interfacce di cattura: 4× RJ45 (2/4 canali di comunicazione con TAP integrato, cattura full‑duplex)
I/O digitali: 4× GPIO (3,3 V e 24 V)
Precisione/risoluzione timestamp: ±5 ns / 1 ns
Comandi: interruttore di alimentazione, pulsante REC per registrazione autonoma
Dimensioni (L×P×A): 115 × 62 × 173 mm
Peso: ≈ 820 g
Temperatura operativa: 0 °C … +55 °C
Temperatura di stoccaggio: -10 °C … +70 °C
Umidità: 10 % … 95 % UR, senza condensa
Norme: CE, UKCA, RoHS; EMC: EN IEC 61000‑6‑4 / EN IEC 61000‑6‑2

Caratteristiche / Specifiche tecniche

• Modello: NANL-B500G-RE
• Numero parte: 7313.100
• Formato: box standalone portatile con uplink Gigabit e 4 porte RJ45 di cattura
• Alimentazione: 24 V DC ±6 V, tip. 16.8 W (700 mA)
• Interfacce: 1× uplink Gigabit Ethernet, 4× porte RJ45 di cattura, USB 2.0 per storage, 4× GPIO
• Capacità TAP: TAP integrato per canale per cattura full‑duplex
• Timestamp: accuratezza ±5 ns, risoluzione 1 ns
• Operazione autonoma: pulsante REC e registrazione basata su trigger
• Dimensioni & peso: 115 × 62 × 173 mm; ~820 g
• Conformità: CE, UKCA, RoHS; test EMC secondo gli standard EN
