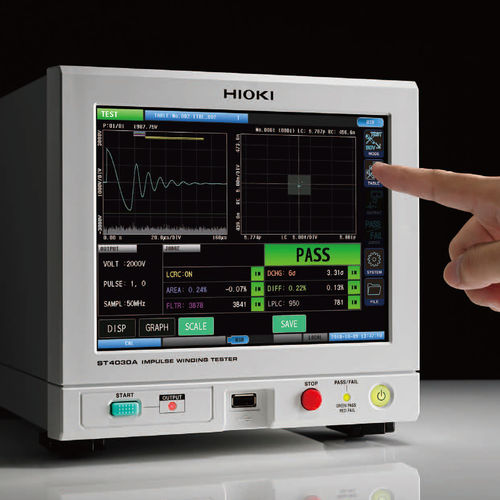

Tester di isolamento per impulsi di tensione ST4030A

per avvolgimento statoricoper rotore

TESTER DI AVVOLGIMENTO AD IMPULSI ST4030A Diagnosticare la qualità dell'isolamento e il deterioramento degli avvolgimenti del rotore mentre si trova nello stato assemblato tramite la quantificazione della forma d'onda di risposta L'ST4030A è un tester per l'avvolgimento ad impulsi, o tester di sovratensione, che combina le funzioni sia di un misuratore di resistenza che di isolamento - test di resistenza richiesti ai produttori di avvolgimenti per motori elettrici per migliorare la qualità. Soddisfa le esigenze di avvolgimenti motore più affidabili alla luce del crescente utilizzo di veicoli elettrici e della tecnologia di autoguida. Caratteristiche principali - Identificare i difetti precedentemente non rilevabili - Rileva le forme d'onda con alta precisione (campionamento ad alta velocità a 200 MHz × alta risoluzione a 12 bit) - Identificare le curve a singolo guasto tramite la quantificazione delle forme d'onda di risposta in valori LC e RC - Diagnosticare l'isolamento difettoso (pseudo-cortile) tra gli avvolgimenti del motore testando per microscopiche scariche parziali nascoste nel rumore (opzione) Elementi di misura - - Quantificazione (valore LC, valore RC) della forma d'onda di risposta ottenuta quando viene applicata la tensione d'impulso, giudizio pass/ fail - Giudizio della forma d'onda utilizzando il valore di AREA, Flutter, Laplacian ecc. - Dotato di funzione di prova della tensione di guasto dielettrico Tensione applicata - 100 V a 4200 V (Risoluzione di impostazione: passi di 10 V) Energia massima applicata: ca. 88 mJ Campo di induttanza testabile - 10 μH a 100 mH
