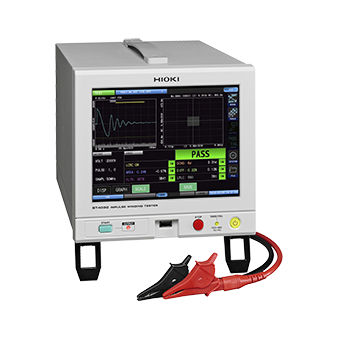

Tester di isolamento ST4030

per avvolgimento statoricoper rotoredigitale

TESTER PER L'AVVOLGIMENTO AD IMPULSI ST4030 Diagnosticare la qualità dell'isolamento e il deterioramento degli avvolgimenti del rotore mentre si trova nello stato assemblato tramite la quantificazione della forma d'onda di risposta Panoramica L'ST4030 è un tester per l'avvolgimento ad impulsi che combina le funzioni di un misuratore di resistenza e di un test di resistenza all'isolamento richiesto ai produttori di avvolgimenti per motori elettrici per migliorare la qualità. Soddisfa le esigenze di avvolgimenti motore più affidabili alla luce del crescente utilizzo di veicoli elettrici e della tecnologia di autoguida. Caratteristiche principali - Identificare i difetti precedentemente non rilevabili - Rileva le forme d'onda con alta precisione (campionamento ad alta velocità a 200 MHz × alta risoluzione a 12 bit) - Identificare i giri a singolo guasto tramite la quantificazione delle forme d'onda di risposta - Diagnosticare l'isolamento difettoso (pseudo-cortile) tra gli avvolgimenti del motore testando per microscopiche scariche parziali nascoste nel rumore (opzione) Hioki ST4030 Tester di avvolgimento ad impulsi - Video introduttivo Il tester di avvolgimento ad impulsi ST4030 identifica le caratteristiche LC e RC dalla forma d'onda di risposta quando si misura una bobina. Poiché il valore della costante del circuito può essere trattato quantitativamente, gli utenti possono definire chiaramente i valori di soglia rispetto ai quali determinare la condizione di pass/fail delle bobine sulla base di dati numerici. Inoltre, poiché i risultati delle prove sono in termini numerici, i dati possono essere ulteriormente utilizzati statisticamente come metodo di controllo della qualità. I dati accumulati di ogni guasto possono essere ricondotti ai processi a monte per prevedere le condizioni che porterebbero ad avvolgimenti non conformi e contribuire alla prevenzione di futuri difetti.
