Sistema di misurazione antifurto 3930

per contatto direttomulticanale

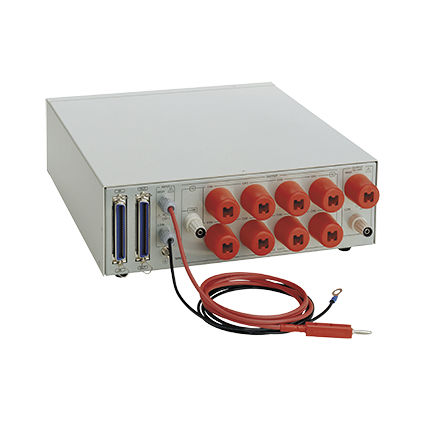

SCANNER AD ALTA TENSIONE 3930 Scanner ad alta tensione 5kV AC/DC che supporta il test automatico multi-punto Panoramica L'Hioki 3930 è un tester ausiliario passivo che è collegato e controllato dal tester automatico di isolamento/nonostante l'Hioki 3153 o da un sequenziatore, ed è progettato per consentire il test sicuro di più punti con un minimo di modifiche di connessione. Caratteristiche principali - Uscita dell'alta tensione in ingresso da un canale selezionato dall'utente - 8 ch per unità (modo singolo), con un massimo di 32 ch (4 unità collegate) - I/O ad alta tensione isolati, linee di segnale di controllo e alimentazione - Controllo con la funzione di programma 3153 o con un sequencer standard Specifiche di base Modalità di funzionamento - Multi-mode: Scansione dei punti selezionati dall'utente per alta 4 ch / bassa 4 ch Modalità singola: Scansione comune di alta 8 ch - comune Tensione nominale utilizzata - 5 kV AC / 5 kV DC Indicazioni di funzionamento - Le lampade si accendono quando viene fornita l'alimentazione e quando è in funzione un canale specificato [Area del relè] Max. tensione aperta e chiusa - 5000 V DC, 5000 V AC Corrente massima aperta e chiusa - 1,0 A (capacità aperta e chiusa: 50 W) Resistenza di contatto indiretta del punto di contatto - 500 mΩ o meno, con 1 mA AC Capacità massima del punto di contatto - 50 W Tempo - Tempo di funzionamento: 6 ms o meno, Tempo di recupero: 6 ms o meno Alimentazione - VSCV 24 V DC, ±10% (applicato utilizzando il connettore di ingresso del segnale di controllo), 12 VA max. Dimensioni e massa - 316 mm (12,44 in) L × 100 mm (3,94 in) A × 350 mm (13,78 in) P, 4,2 kg (148,1 oz) Accessori - Cavo di collegamento del connettore di ingresso di controllo ×1, puntale di prova H.V. 9615-01 (rosso) ×8, puntale di prova H.V. (nero) ×1, cavo di messa a terra ×1, manuale di istruzioni ×1
