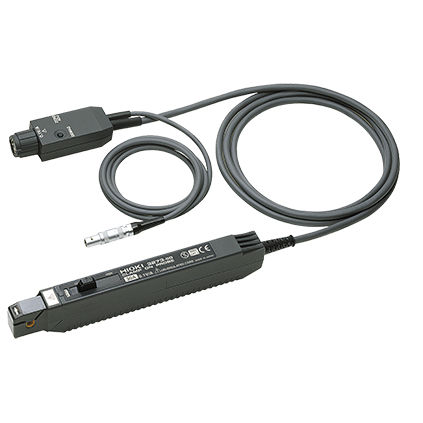

Sonda di corrente 327 series

per oscilloscopio

CLAMP ON PROBE 3273-50 Le elevate caratteristiche S/N consentono di misurare forme d'onda di corrente dell'ordine di 10 mA Sonda di corrente a banda larga per oscilloscopi Panoramica Le sonde di corrente a larghezza di banda piatta Hioki sono i migliori sensori di corrente della categoria per l'uso con i Memory HiCorder e gli oscilloscopi ad alte prestazioni. Il 3273-50 offre un'ampia larghezza di banda da DC a 50 MHz e 30A di ingresso continuo, e le applicazioni includono l'acquisizione di segnali transitori di corrente da alimentatori a commutazione, inverter e controllori di motori. La sonda è progettata con uno schermo magnetico ad alta permeabilità per ridurre gli effetti dei campi elettrici, il che la rende ideale per la misura di correnti basse o di linee vicine ad alta corrente. Caratteristiche principali - Osservazione della forma d'onda su una banda larga da DC a 50 MHz - Si collega direttamente all'oscilloscopio o al terminale d'ingresso BNC HiCorder Memory HiCorder *1 - Le elevate caratteristiche S/N consentono di misurare forme d'onda di corrente dell'ordine di 10 mA (3273-50, 3276) Specifiche di base (Precisione garantita per 1 anno, precisione post-regolazione garantita per 6 mesi) Larghezza di banda di frequenza - da DC a 50 MHz (-3 dB) Tempo di salita - 7 ns o più breve Livello di rumorosità - 2,5 mA rms max. (larghezza di banda limitata a 20 MHz) Ingresso continuo consentito - 30 A rms (richiede il declassamento a frequenza) Max. ingresso di picco consentito - 50 A di picco (non continuo) Precisione dell'ampiezza (30 min. dopo l'accensione, dopo la degaussatura e la regolazione dello zero) - ±1,0 % rdg. ±1 mV f.s. (DC, da 45 a 66 Hz, da 0 a 30 A rms) ±2 % rdg. (DC, da 45 a 66 Hz, 30 A rms a 50 A di picco)
