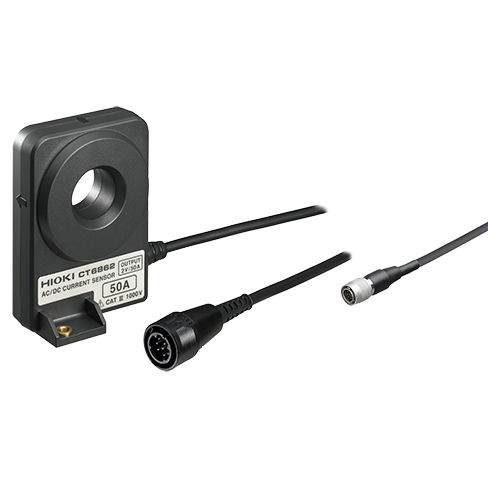

Fonte di corrente DC CT686 series

AC

SENSORE DI CORRENTE AC/DC CT6862-05 Fornire un ampio intervallo di temperatura di funzionamento e misurazioni di corrente ad alta precisione Panoramica I sensori di corrente Hioki pass-through AC/DC sono i migliori dispositivi della categoria per l'utilizzo con misuratori di potenza, Memory HiCorder e oscilloscopi ad alte prestazioni. Il CT6862 è un sensore da DC a 1MHz/50A, ideale per catturare i segnali di corrente provenienti da alimentatori switching, inverter, condizionatori di potenza, ecc. CAT III 1000 V Caratteristiche principali - Precisione elevatissima, ±0,05% di precisione in ampiezza, ±0,2° di precisione in fase - Ampia larghezza di banda da DC a 1 MHz eccellenti caratteristiche di frequenza - Applicazioni nel campo dei veicoli elettrici e ibridi elettrici - Ampio intervallo di temperatura di funzionamento (da -30 ℃ a 85 ℃) adatto per applicazioni automobilistiche - Ideale per la valutazione della produzione di energia solare e delle celle a combustibile per misurare la carica e la scarica delle batterie e il lato secondario degli inverter - Per l'osservazione delle forme d'onda da utilizzare con gli oscilloscopi o i Memory HiCorder (utilizzo con SENSOR UNIT) Specifiche di base (Precisione garantita per 1 anno, Precisione post-regolazione garantita per 1 anno) Corrente nominale - 50 A AC/DC Ingresso max. consentito - 100 A rms (richiede il declassamento) Caratteristiche di frequenza - Ampiezza: Da DC a 1 MHz Fase: DC a 300 kHz Ampiezza e precisione di fase - DC ±0,05 % rdg. ±0,01 % f.s. (Fase: Non definita) 16 Hz ≤ f ≤ 400 Hz ±0,05 % rdg. ±0,01 % f.s. (Fase: ±0,2°) Definito a 1 MHz Tensione di uscita - 2 V / valore di corrente nominale (uscita in tensione con l'unità sensore, utilizzo con un dispositivo con una resistenza d'ingresso di 1 MΩ o superiore) Tensione nominale massima verso terra - AC/DC 1000 V (50/60 Hz, CAT III ) Diametro del nucleo - φ 24 mm (0,94 in)
